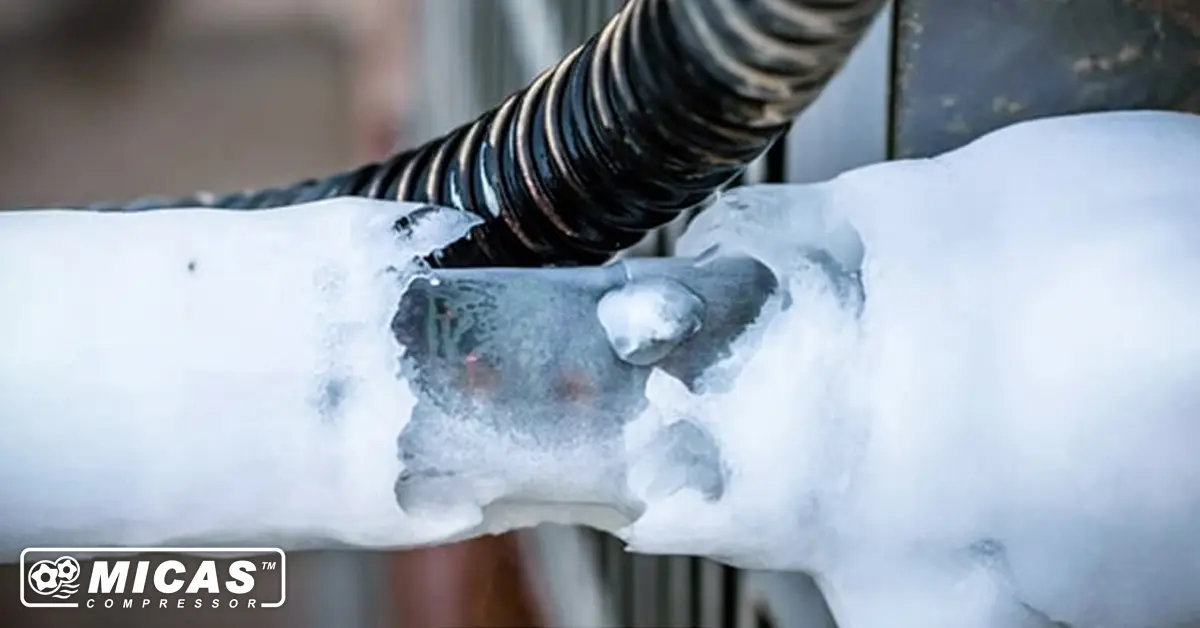

صبح یک روز سرد زمستانی، دستگاه‌های پنوماتیک ضعیف کار می‌کنند، جک‌ها با تأخیر حرکت می‌کنند یا در انتهای خط تقریباً هیچ هوایی وجود ندارد. در چنین شرایطی یکی از مواردی که باید بررسی شود، یخ‌زدگی آب و رطوبت داخل سیستم هوای فشرده است.
یخ‌زدگی لوله هوای فشرده فقط به سرد بودن هوا مربوط نمی‌شود. وجود رطوبت در هوای فشرده، دمای پایین لوله و نقاطی که در اثر افت فشار بیش از حد سرد می‌شوند، می‌توانند باعث تشکیل یخ و اختلال در عبور هوا شوند.
در این مقاله از میکاس کمپرسور بررسی می‌کنیم چرا آب در سیستم هوای فشرده جمع می‌شود، چه زمانی احتمال یخ‌زدگی افزایش پیدا می‌کند و برای جلوگیری از آن چه اقداماتی باید انجام داد.
چرا داخل سیستم هوای فشرده آب ایجاد می‌شود؟
هوای محیط همیشه مقداری بخار آب دارد. زمانی که این هوا وارد کمپرسور می‌شود و تحت فشار قرار می‌گیرد، مقدار زیادی هوا در حجم کمتری فشرده می‌شود. سپس هوای فشرده در مسیر خروجی و تجهیزات پایین‌دست خنک می‌شود.
با کاهش دما، ظرفیت هوا برای نگهداری بخار آب کمتر می‌شود و بخشی از بخار آب به کندانس یا آب مایع تبدیل می‌شود.
یکی از مفاهیم مهم در اینجا نقطه شبنم تحت فشار یا Pressure Dew Point (PDP) است. PDP دمایی است که در فشار کاری سیستم، هوا در آن به حالت اشباع می‌رسد و با کاهش بیشتر دما، احتمال تشکیل کندانس افزایش پیدا می‌کند.
بنابراین اگر دمای یک بخش از شبکه از PDP پایین‌تر برود، تشکیل رطوبت در آن قسمت امکان‌پذیر است. اگر دمای همان بخش به زیر صفر برسد و آب مایع نیز وجود داشته باشد، خطر یخ‌زدگی ایجاد می‌شود.
چه زمانی آب داخل لوله‌های هوای فشرده یخ می‌زند؟
برای یخ‌زدگی معمولاً باید دو عامل اصلی هم‌زمان وجود داشته باشد:
- وجود آب مایع یا رطوبت قابل تبدیل به آب مایع در سیستم
- رسیدن دمای آن قسمت از سیستم به محدوده صفر درجه سانتی‌گراد یا پایین‌تر
اما یک نکته مهم وجود دارد: برای ایجاد مشکل، لزوماً لازم نیست تمام محیط اطراف لوله زیر صفر باشد.
کاهش دمای لوله و تشکیل کندانس
فرض کنید هوای فشرده پس از عبور از یک خشک‌کن دارای PDP حدود +3°C باشد. این مقدار برای بسیاری از کاربردهای صنعتی رایج است و درایرهای تبریدی معمولاً برای رسیدن به همین محدوده طراحی می‌شوند.
اما اگر بخشی از لوله در محیطی قرار داشته باشد که دمای آن برای مدت کافی به زیر +3°C برسد، امکان تشکیل کندانس در آن بخش وجود دارد. اگر دمای لوله و آب جمع‌شده بعداً به زیر صفر برسد، این آب می‌تواند یخ بزند.
به همین دلیل، یک خشک‌کن تبریدی با PDP حدود +3°C لزوماً برای خطوطی که در معرض دمای زیر صفر قرار دارند کافی نیست.
کاهش دما بر اثر افت فشار و انبساط هوا
عامل دیگری که گاهی نادیده گرفته می‌شود، افت فشار و انبساط هوای فشرده است.
وقتی هوا از شیر، رگلاتور، اوریفیس، نازل یا بعضی تجهیزات پنوماتیک عبور می‌کند و فشار آن کاهش پیدا می‌کند، دمای هوا و قطعات اطراف می‌تواند کاهش پیدا کند. در شرایطی که رطوبت کافی وجود داشته باشد، این کاهش دما می‌تواند تشکیل یخ را در نقاط مصرف یا تجهیزات پایین‌دست تسهیل کند؛ حتی اگر دمای محیط کمی بالاتر از صفر باشد.
به همین دلیل، مشاهده یخ در اطراف رگلاتور، شیر برقی یا خروجی تجهیزات پنوماتیک همیشه به این معنی نیست که کل سالن یا فضای اطراف زیر صفر بوده است.
کدام قسمت‌های سیستم بیشتر در معرض یخ‌زدگی هستند؟
برخی نقاط شبکه هوای فشرده به دلیل شرایط دمایی، تجمع کندانس یا طراحی نامناسب، ریسک بیشتری دارند:
- لوله‌های نصب‌شده در فضای باز
- خطوط عبوری از پشت‌بام یا محیط‌های سرد
- نقاط پایین شبکه که آب در آن‌ها جمع می‌شود
- مسیرهای انتهایی و کم‌مصرف
- شاخه‌های بدون مصرف یا اصطلاحاً Dead End
- مخازن و جداکننده‌هایی که در محیط سرد قرار دارند
- کاسه فیلترها و رگلاتورها
- شیرهای برقی و تجهیزات پنوماتیک
- نقاطی که افت فشار زیادی در آن‌ها اتفاق می‌افتد
- مسیرهایی که تخلیه کندانس آن‌ها به‌درستی انجام نمی‌شود
در طراحی شبکه، وجود نقاط تخلیه در محل‌های مناسب اهمیت زیادی دارد؛ برای مثال در پایین‌ترین نقاط مسیر و محل‌هایی که احتمال تجمع آب وجود دارد، استفاده از Drain مناسب می‌تواند از انباشته‌شدن کندانس جلوگیری کند.
یخ‌زدگی لوله هوای فشرده چه مشکلاتی ایجاد می‌کند؟
یخ داخل لوله می‌تواند سطح مقطع عبور هوا را کاهش دهد یا حتی مسیر را کاملاً مسدود کند. نتیجه آن ممکن است به شکل افت فشار، کاهش عملکرد تجهیزات پنوماتیک یا قطع موقت هوای مصرفی دیده شود.
از مهم‌ترین پیامدهای یخ‌زدگی می‌توان به موارد زیر اشاره کرد:
افت فشار و کاهش دبی هوا
اگر یخ بخشی از مسیر را مسدود کند، عبور هوا دشوار می‌شود و فشار در نقاط پایین‌دست کاهش پیدا می‌کند.
اختلال در عملکرد جک‌ها و شیرهای پنوماتیک
کمبود یا ناپایداری هوای فشرده می‌تواند باعث حرکت کند یا ناقص سیلندرها، عملکرد نامناسب شیرها و توقف تجهیزات شود.
آسیب به اتصالات و تجهیزات
آب هنگام یخ‌زدن تقریباً ۹ درصد منبسط می‌شود. بنابراین اگر آب در فضای بسته یا قسمت‌هایی از تجهیزات محبوس باشد، افزایش حجم آن می‌تواند به اتصالات یا قطعات آسیب وارد کند.
ورود مجدد آب پس از ذوب شدن یخ
با افزایش دما، یخ ذوب می‌شود و آب ایجادشده دوباره وارد مسیر هوای فشرده می‌شود. بنابراین حتی بعد از برطرف‌شدن یخ، مشکل رطوبت ممکن است همچنان ادامه داشته باشد.
افزایش خوردگی
وجود آب و رطوبت در شبکه فلزی هوای فشرده می‌تواند شرایط مناسبی برای خوردگی داخلی لوله‌ها و تجهیزات ایجاد کند.
چگونه از یخ‌زدگی لوله هوای فشرده جلوگیری کنیم؟
راهکار مناسب به دمای محیط، طول شبکه، محل نصب لوله‌ها، میزان مصرف هوا و کیفیت هوای موردنیاز بستگی دارد. مهم‌ترین اقدامات عبارت‌اند از:
۱. نقطه شبنم تحت فشار را متناسب با دمای خط انتخاب کنید
اگر بخشی از شبکه در محیط زیر صفر قرار دارد، صرفاً استفاده از یک خشک‌کن تبریدی با PDP حدود +3°C ممکن است کافی نباشد.
برای خطوطی که در معرض دمای زیر صفر هستند، باید PDP موردنیاز بر اساس کمترین دمای واقعی مسیر انتخاب شود. در بسیاری از کاربردهای حساس به یخ‌زدگی، از خشک‌کن‌های جذبی برای رسیدن به PDPهای زیر صفر استفاده می‌شود. این تجهیزات می‌توانند بسته به نوع و طراحی سیستم به PDPهایی مانند -20°C، -40°C یا حتی پایین‌تر برسند.
برای مثال، اگر کمترین دمای واقعی یک بخش از خط حدود -10°C باشد، انتخاب PDP حدود -20°C می‌تواند یک حاشیه احتیاطی ایجاد کند. این فاصله ۱۰ درجه‌ای یک قاعده احتیاطی مهندسی است و الزام مستقیم استاندارد ISO محسوب نمی‌شود؛ مقدار دقیق باید بر اساس شرایط واقعی سیستم تعیین شود.
استاندارد ISO 8573-1 برای آب و رطوبت، کلاس‌های مختلفی بر اساس PDP تعریف می‌کند؛ برای نمونه، Class 3 دارای PDP حداکثر -20°C و Class 2 دارای PDP حداکثر -40°C است.
بنابراین نباید صرفاً بر اساس نوع خشک‌کن تصمیم گرفت؛ PDP موردنیاز باید با دمای واقعی کاربرد هماهنگ باشد.
۲. اگر کل خط نیاز به هوای بسیار خشک ندارد، نقاط حساس را جداگانه محافظت کنید
گاهی خشک‌کردن کل شبکه تا یک PDP بسیار پایین از نظر هزینه و مصرف انرژی منطقی نیست.
در چنین شرایطی می‌توان بخش‌هایی را که واقعاً در معرض سرمای شدید یا فرآیند حساس قرار دارند، به‌صورت موضعی با تجهیزات مناسب محافظت کرد.
این راهکار می‌تواند در سیستم‌هایی که فقط چند نقطه مصرف در فضای سرد دارند، اقتصادی‌تر باشد.
۳. لوله‌های در معرض سرما را عایق‌کاری کنید
اگر امکان جابه‌جایی مسیر وجود ندارد، عایق‌کاری می‌تواند انتقال حرارت از محیط سرد به لوله را کاهش دهد.
در شرایط خاص، مخصوصاً در خطوطی که باید در محیط بسیار سرد کار کنند، استفاده از Heat Tracing یا سیستم‌های گرمایشی مخصوص لوله نیز می‌تواند مورد استفاده قرار گیرد.
البته عایق‌کاری به‌تنهایی رطوبت موجود در هوای فشرده را حذف نمی‌کند؛ هدف آن کاهش احتمال رسیدن دمای خط به محدوده‌ای است که تشکیل یا یخ‌زدگی کندانس رخ می‌دهد.
۴. طراحی مسیر لوله‌کشی را اصلاح کنید
طراحی مناسب شبکه نقش مهمی در مدیریت کندانس دارد.
در مسیرهای افقی، ایجاد شیب ملایم در جهت مناسب می‌تواند به حرکت آب به سمت نقاط تخلیه کمک کند. در برخی دستورالعمل‌های طراحی، شیب حدود ۱ تا ۲ درصد برای مسیرهای افقی پیشنهاد می‌شود.
همچنین بهتر است:
- نقاط پایین مسیر دارای Drain مناسب باشند.
- انشعاب‌ها تا حد امکان به شکل صحیح از هدر اصلی گرفته شوند.
- از ایجاد شاخه‌های بدون مصرف و Dead End غیرضروری جلوگیری شود.
- محل‌های تجمع کندانس به‌درستی شناسایی و تخلیه شوند.
- مسیر لوله‌کشی به گونه‌ای طراحی شود که آب به سمت تجهیزات حساس حرکت نکند.
۵. سیستم تخلیه کندانس را در زمستان جدی‌تر بررسی کنید
وجود Drain به‌تنهایی کافی نیست؛ عملکرد صحیح آن نیز اهمیت دارد.
اگر تخلیه کندانس مسدود شده باشد یا به‌درستی کار نکند، آب در فیلترها، جداکننده‌ها، مخازن و نقاط پایین شبکه جمع می‌شود و با کاهش دما احتمال یخ‌زدگی افزایش پیدا می‌کند.
در فصل سرد، وضعیت Drainها و نقاط تجمع آب باید مطابق برنامه نگهداری سیستم بررسی شود و در محیط‌های بسیار سرد، تمهیدات مناسب برای جلوگیری از یخ‌زدگی خود سیستم تخلیه نیز در نظر گرفته شود.
۶. دمای محل نصب کمپرسور و خشک‌کن را کنترل کنید
کمپرسور، خشک‌کن و تجهیزات تصفیه هوای فشرده باید در شرایط محیطی مناسب و مطابق محدوده عملکرد اعلام‌شده توسط سازنده کار کنند.
قرار دادن تجهیزات در محیط بسیار سرد بدون درنظرگرفتن محدودیت‌های کاری آن‌ها می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد.
همچنین باید تهویه، دمای ورودی هوا و شرایط کاری خشک‌کن بررسی شودتا دستگاه بتواند PDP موردنظر را به‌صورت پایدار تأمین کند.
اگر لوله هوای فشرده یخ زد، چه کاری انجام دهیم؟
اگر احتمال می‌دهید مسیر هوای فشرده یخ زده است، ابتدا باید سیستم را با رعایت دستورالعمل‌های ایمنی و سازنده از فشار خارج کنید.
سپس:
- محل احتمالی یخ‌زدگی را پیدا کنید.
- مسیر و تجهیزات پایین‌دست را بررسی کنید.
- یخ را با روش کنترل‌شده و تدریجی ذوب کنید.
- در صورت نیاز از هوای گرم یا تجهیزات گرمایشی مناسب استفاده کنید.
- از شعله مستقیم یا حرارت بسیار شدید روی لوله و تجهیزات استفاده نکنید.
- پس از ذوب شدن یخ، آب و کندانس جمع‌شده را تخلیه کنید.
- عملکرد Drainها، فیلترها و خشک‌کن را بررسی کنید.
- علت اصلی ورود یا تجمع رطوبت را پیدا کنید.
استفاده از شعله مستقیم برای باز کردن مسیر یخ‌زده توصیه نمی‌شود.
همچنین نباید بدون بررسی دستورالعمل سازنده، الکل یا مواد ضدیخ را مستقیماً وارد شبکه هوای فشرده کرد؛ چنین کاری می‌تواند روی تجهیزات، آب‌بندی‌ها و کیفیت هوای خروجی تأثیر بگذارد.
چک‌لیست جلوگیری از یخ‌زدگی در زمستان
قبل از شروع فصل سرد، این موارد را بررسی کنید:
- PDP خشک‌کن متناسب با کمترین دمای مسیر است.
- عملکرد خشک‌کن بررسی شده است.
- Drainهای سیستم به‌درستی کار می‌کنند.
- نقاط پایین شبکه برای تجمع آب بررسی شده‌اند.
- لوله‌های فضای باز عایق‌کاری یا در صورت نیاز Heat Trace شده‌اند.
- مسیرهای دارای احتمال یخ‌زدگی شناسایی شده‌اند.
- فیلترها و رگلاتورها از نظر تجمع آب بررسی شده‌اند.
- نقاط مصرف حساس به سرما بررسی شده‌اند.
- مسیرهای بدون مصرف و Dead Endهای غیرضروری شناسایی شده‌اند.
- شرایط دمایی محل نصب کمپرسور و خشک‌کن با مشخصات سازنده مطابقت دارد.
جمع‌بندی
یخ‌زدگی لوله هوای فشرده معمولاً نتیجه ترکیب رطوبت موجود در سیستم و کاهش بیش از حد دما است. بنابراین برای حل مشکل نباید فقط خود یخ را برطرف کرد؛ باید علت ایجاد رطوبت و شرایطی را که باعث کاهش دما شده است نیز پیدا کرد.
انتخاب خشک‌کن مناسب، کنترل Pressure Dew Point، تخلیه صحیح کندانس، طراحی درست شبکه، عایق‌کاری لوله‌های در معرض سرما و محافظت از نقاط حساس، مهم‌ترین اقداماتی هستند که می‌توانند احتمال یخ‌زدگی را کاهش دهند.
اگر بخشی از شبکه هوای فشرده در فضای باز، محیط سرد یا نقاطی با دمای زیر صفر قرار دارد، انتخاب نوع خشک‌کن و PDP مناسب باید بر اساس شرایط واقعی همان سیستم انجام شود. در چنین شرایطی، استفاده از تجهیزات خشک‌کن مناسب می‌تواند از افت فشار، اختلال در عملکرد تجهیزات پنوماتیک و آسیب‌های ناشی از یخ‌زدگی جلوگیری کند.
سوالات متداول
آیا خشک‌کن تبریدی می‌تواند از یخ‌زدگی لوله هوای فشرده جلوگیری کند؟
اگر دمای تمام مسیر بالاتر از PDP سیستم باقی بماند، خشک‌کن تبریدی می‌تواند برای بسیاری از کاربردها مناسب باشد. اما خشک‌کن‌های تبریدی معمولاً برای PDP حدود +3°C طراحی می‌شوند؛ بنابراین برای خطوطی که واقعاً در معرض دمای زیر صفر هستند، ممکن است به خشک‌کنندگی بیشتری نیاز باشد.
برای لوله هوای فشرده در دمای زیر صفر چه PDP لازم است؟
مقدار دقیق به کمترین دمای واقعی خط و شرایط سیستم بستگی دارد. به‌عنوان یک نمونه مهندسی، اگر دمای خط تا حدود -10°C پایین می‌آید، PDP حدود -20°C می‌تواند حاشیه مناسبی ایجاد کند. این مقدار یک قاعده احتیاطی است، نه یک الزام ثابت برای همه سیستم‌ها.
آیا فقط هوای محیط زیر صفر باعث یخ‌زدگی می‌شود؟
خیر. کاهش دما در اثر افت فشار و انبساط هوا در شیرآلات، رگلاتورها و تجهیزات پنوماتیک نیز می‌تواند دمای موضعی را کاهش دهد و در صورت وجود رطوبت، احتمال تشکیل یخ را افزایش دهد.
آیا عایق‌کاری لوله مشکل یخ‌زدگی را به‌طور کامل حل می‌کند؟
خیر. عایق‌کاری انتقال حرارت را کاهش می‌دهد، اما رطوبت موجود در هوای فشرده را حذف نمی‌کند. اگر سیستم هوای مرطوب داشته باشد، باید علت ایجاد و تجمع کندانس نیز برطرف شود.
چرا بعد از گرم شدن هوا دوباره آب داخل لوله دیده می‌شود؟
چون یخ ایجادشده با افزایش دما ذوب می‌شود. اگر علت اصلی تجمع رطوبت برطرف نشده باشد، آب دوباره در نقاط پایین شبکه یا تجهیزات جمع خواهد شد.
