افت فشار هوا یکی از رایجترین مشکلات در شبکههای انتقال هوا است. این موضوع میتواند بر عملکرد تجهیزات پنوماتیکی، کمپرسورها و خطوط تولید نیز تاثیرگذار باشد. همچنین اگر اختلاف فشار بین خروجی کمپرسور و نقطه مصرف بیش از حد مجاز باشد، مصرف انرژی نیز افزایش پیدا کرده و راندمان سیستم کم میشود.
در این مقاله از میکاس قصد داریم تا شما را با دلایل افت فشار در سیستم هوای فشرده آشنا کرده و راهکارهای جلوگیری از آن را بررسی می کنیم. این موارد میتواند نقش مهمی در کاهش هزینههای بهرهبرداری به همراه داشته باشد.

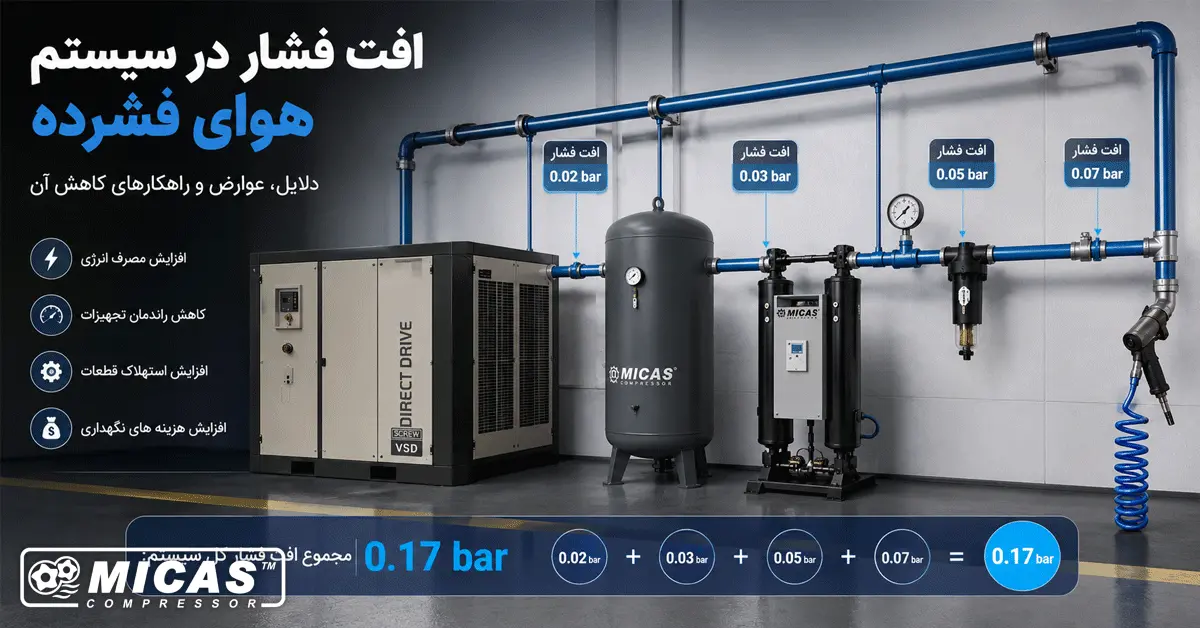

افت فشار در سیستم هوای فشرده به چه معنی است؟
افت فشار در سیستم هوای فشرده یعنی کاهش فشار هوا در مسیر انتقال از کمپرسور تا نقطه مصرف. این کاهش فشار به دلیل مقاومت جریان هوا در لولهها، اتصالات، فیلترها، شیرها و سایر تجهیزات ایجاد میشود.
البته وجود مقدار کمی از افت فشار، طبیعی است. اما زمانیکه این مقدار بیشتر از حد استاندارد میشود، عملکرد کل سیستم را تحت تاثیر خود قرار میدهد.
چرا افت فشار در سیستم هوای فشرده اهمیت دارد؟
هرچقدر افت فشار شبکه هوای فشرده بیشتر باشد، کمپرسور هوای فشرده باید فشار خروجی بالاتری نیز تولید کرده تا بتواند مقدار مورد نیاز تجهیزات را تامین نماید. این موضوع علاوه براینکه باعث افزایش مصرف انرژی میشود، استهلاک کمپرسور را نیز در پی خواهد داشت.
مهمترین پیامدهای آن شامل موارد زیر میشود:
- افزایش مصرف انرژی و هزینه برق
- کاهش راندمان در تجهیزات پنوماتیکی
- افزایش زمان کارکرد کمپرسور
- بالا رفتن استهلاک قطعات و تجهیزات
- کاهش کیفیت عملکرد خط تولید
- افزایش هزینه تعمیر و نگهداری

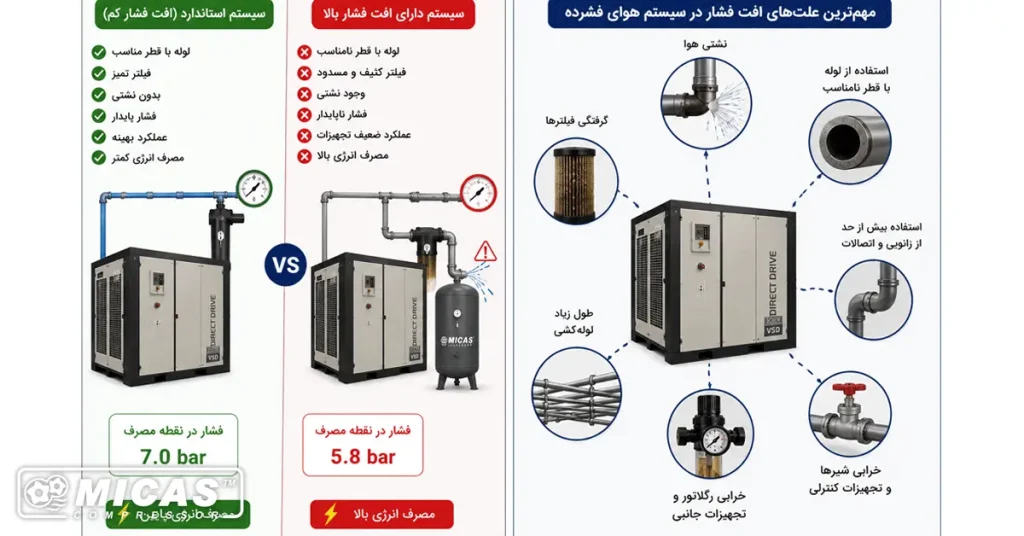

مهمترین علتهای افت فشار در سیستم هوای فشرده چیست؟
عوامل مختلفی باعث ایجاد افت فشار در سیستم هوای فشرده میشوند. شناخت هرکدام از این موارد میتواند اولین اقدام در رفع مشکل باشد.
قطر نامناسب لولهها
اگر قطر لوله انتقال هوا کمتر از مقدار مورد نیاز باشد، سرعت جریان هوا افزایش پیدا کرده و مقاومت بیشتری نیز در طول مسیر ایجاد میشود. این مورد یکی از رایجترین دلایل افت فشار در سیستم است.
طول زیاد شبکه لولهکشی
در مواقعی که مسیر انتقال هوا طولانی است، اصطکاک بیشتری بین هوا و دیواره داخلی لوله ایجاد میشود و در نتیجه فشار هوای بیشتری از دست میرود.
استفاده بیش از حد از اتصالات
وجود اتصالاتی مانند زانوییها، سهراهیها، شیرآلات و تبدیلهای متعدد باعث شده تا آشفتگی در جریان هوا ایجاد شود و در نتیجه آن افت فشار هوا در سیستم را به دنبال خواهد داشت.
گرفتگی فیلترها
فیلترهای آلوده یا اشباعشده مانع از عبور آزادانه هوا میشوند و اختلاف فشار قابل توجهی در سیستم هوای فشرده ایجاد میشود.
نشتی هوای فشرده
حتی نشتیهای کوچک در مخزن هوای فشرده یا در طول سیستم باعث شده تا به مرور کاهش فشار، افزایش مصرف انرژی و کاهش راندمان سیستم را به همراه داشته باشد.
خرابی تجهیزات جانبی
خرابی رگلاتورها، خشککنها، شیرهای کنترل یا جداکنندههای رطوبت نیز میتواند باعث افت فشار هوا شود.
میزان مجاز افت فشار در سیستم هوای فشرده
در اکثر سیستمهای صنعتی، افت فشار مجاز بین خروجی کمپرسور تا دورترین نقطه مصرف معمولاً کمتر از 10٪ فشار کاری یا حدود 0.1 تا 0.3 بار در نظر گرفته میشود.. بیشتر از این مقدار باعث افت فشار و بروز مشکلات در سیستم هوای فشرده میشود.
جدول زیر مقدار تقریبی افت فشار را در وضعیتهای مختلف نشان میدهد:
| میزان افت فشار | وضعیت سیستم |
| کمتر از 0.1 بار | ایدهآل |
| 0.1 تا 0.3 بار | قابل قبول |
| 0.3 تا 0.5 بار | نیازمند بررسی |
| بیشتر از 0.5 بار | بحرانی |
چگونه افت فشار را در سیستم هوای فشرده کاهش دهیم؟
کاهش افت فشار در سیستم هوای فشرده نیازمند بررسی دقیق تجهیزات و طراحی صحیح شبکه است. با این حال انجام راهکارهای زیر میتواند در این زمینه موثر واقع شود:
- از لولههایی با قطر مناسب و متناسب با دبی هوا استفاده نمایید.
- مسیر لولهکشی را تا حد امکان کوتاه و مستقیم طراحی کنید.
- تعداد زانوییها و اتصالات اضافی را کاهش دهید.
- فیلترها را در زمان مناسب تعویض یا تمیز نمایید.
- نشتیهای شبکه را بهصورت دورهای بررسی، شناسایی و برطرف کنید.
- تجهیزات جانبی مانند رگلاتورها و دایرها را بطور منظم سرویس کنید.
- فشار سیستم را بیش از نیاز واقعی آن افزایش ندهید.
چگونه افت فشار در سیستم هوای فشرده را اندازهگیری کنیم؟
برای اندازهگیری میزان افت فشار در سیستم هوای فشرده معمولا از دو گیج فشار استفاده میشود. یک گیج را در خروجی کمپرسور اسکرو یا کمپرسور پیستونی قرار داده و گیج دیگر را در نزدیکترین نقطه مصرف نصب میکنند. اختلاف فشار بین این دو نقطه، میزان افت فشار سیستم را نشان میدهد.
در کارخانههای بزرگ نیز معمولا از سنسورهای دیجیتال و سیستمهای مانیتورینگ برای کنترل مداوم فشار هوا استفاده میکنند.
نکته: اندازهگیری باید در حالت بار کامل سیستم انجام شود در غیر این صورت اختلاف فشار واقعی نیست.
تاثیر افت فشار بر مصرف انرژی
شاید مهمترین پیامد افت فشار را افزایش هزینه برق دانست. درواقع زمانی که فشار هوا کاهش پیدا میکند، اپراتور میزان فشار خروجی کمپرسور را افزایش داده تا تجهیزات عملکرد و بازدهی مناسبی داشته باشند. این موضوع سبب می شود تا کمپرسور مدت زمان بیشتری روشن بماند و در نتیجه آن توان مصرفی موتور نیز افزایش یابد. همچنین عمر مفید کمپرسور کاهش پیدا کرده و در نتیجه هر 1 بار افزایش فشار کمپرسور حدود 7 تا 8 درصد مصرف برق را افزایش میدهد. به همین دلیل کنترل افت فشار یکی از موثرترین راهکارها برای کاهش هزینههای بهرهبرداری در صنایع است.
برای کسب اطلاعات بیشتر پیشنهاد میکنیم مقاله 10 اشتباه رایج هنگام خرید کمپرسور هوا را مطالعه نمایید.
تجربه آقای رضایی از مشکل افت فشار در سیستم هوای فشرده
آقای رضایی که مسئول نگهداری یک کارگاه تولیدی است میگوید:
” مدتی بود که ابزارهای پنوماتیک ما قدرت کافی نداشتند و تصور میکردیم این مشکل از کمپرسور است. بعد از بررسی مشخص شد که چند فیلتر بهشدت کثیف بودند و در چند نقطه از شبکه نیز نشتی هوا وجود داشت. بعد از تعویض فیلترها و رفع نشتیها، فشار در نقاط مصرف به حالت استاندارد برگشت و عملکرد تجهیزات نیز بطور محسوسی بهتر شد.”
نتیجه گیری
افت فشار در سیستم هوای فشرده یکی از دلایل کاهش راندمان و افزایش هزینههای انرژی در صنایع است. طراحی صحیح شبکه لولهکشی، انتخاب تجهیزات مناسب، سرویس منظم فیلترها و رفع نشتیها میتواند نقش مهمی در کاهش افت فشار داشته باشد.
با کنترل این موارد علاوه بر افزایش عمر کمپرسور، عملکرد تجهیزات پنوماتیکی نیز بهبود مییابد و هزینههای نگهداری نیز بطور محسوسی کاهش پیدا میکند.
سوالات متداول
مهمترین علت افت فشار در سیستم هوای فشرده چیست؟
استفاده از لوله با قطر نامناسب، گرفتگی فیلترها، نشتی هوا، زبری سطح داخلی لوله، رطوبت و تجمع آلودگی داخل لوله، طول زیاد لولهکشی و اتصالات متعدد از مهمترین دلایل افت فشار است.
چگونه میتوان افت فشار در سیستم هوای فشرده را کاهش داد؟
استفاده از لوله مناسب، کاهش طول مسیر، رفع نشتیها، سرویس منظم فیلترها، انتخاب تجهیزات استاندارد و نگهداری صحیح از شبکه هوای فشرده از بهترین راهکارها در این زمینه است.
آیا نشتی هوا باعث افت فشار میشود؟
بله. نشتی یکی از رایجترین عوامل افت فشار در سیستم هوای فشرده است. حتی نشتیهای کوچک نیز در طول زمان باعث کاهش فشار شبکه، افزایش زمان کارکرد کمپرسور و بالا رفتن مصرف برق میشوند. به همین دلیل توصیه میشود شبکه هوای فشرده بهصورت دورهای از نظر نشتی بررسی و تعمیر شود.
چگونه میتوان افت فشار در سیستم هوای فشرده را اندازهگیری کرد؟
برای اندازهگیری افت فشار، معمولاً دو گیج فشار نصب میشود؛ یکی در خروجی کمپرسور و دیگری در نزدیکترین یا دورترین نقطه مصرف. اختلاف فشار بین این دو نقطه، میزان افت فشار سیستم را نشان میدهد. این اندازهگیری باید در شرایطی انجام شود که تجهیزات در حال مصرف هوا باشند تا نتیجه دقیقتری به دست آید.
