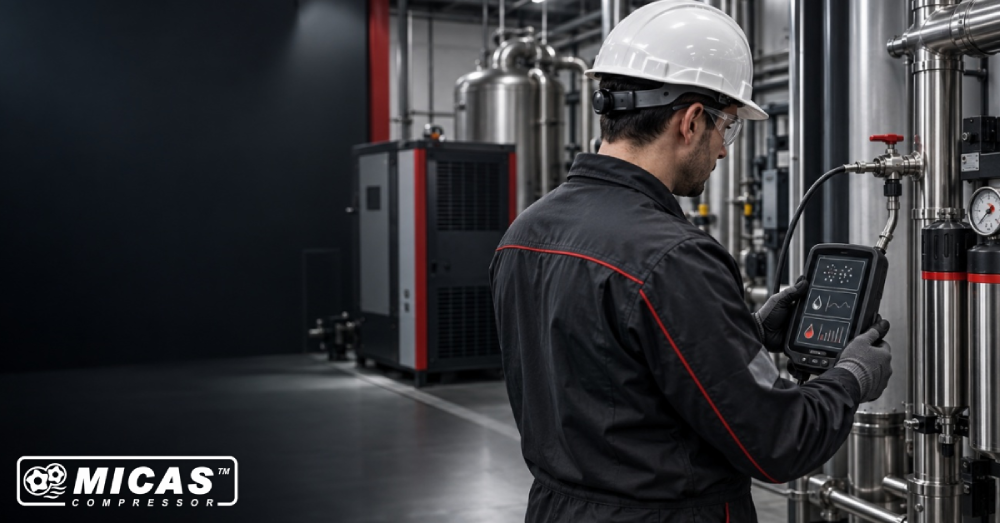

معتبرسازی هوای فشرده و اهمیت آن در صنایع

هوای فشرده در بسیاری از کارخانه‌ها فقط یک منبع انرژی نیست؛ گاهی مستقیماً با محصول، بسته‌بندی یا سطح تجهیزات در تماس است. در چنین شرایطی، وجود ذرات، رطوبت، روغن یا آلودگی میکروبی در هوای فشرده می‌تواند کیفیت محصول را کاهش دهد، عمر تجهیزات را کوتاه کند و حتی ایمنی فرایند را به خطر بیندازد. به همین دلیل، صرف نصب کمپرسور، درایر و میکروفیلتر برای اطمینان از کیفیت هوا کافی نیست. مجموعه باید بتواند با شواهد مستند نشان دهد که سیستم، در شرایط واقعی کار، هوایی با کیفیت موردنیاز تولید می‌کند. این فرایند را معتبرسازی هوای فشرده یا Compressed Air Validation می‌نامند.

معتبرسازی به ‌ویژه در صنایع دارویی، غذایی، نوشیدنی، آرایشی و بهداشتی، تجهیزات پزشکی، الکترونیک و خطوط رنگ اهمیت دارد. در این صنایع، یک تغییر ظاهراً کوچک مانند اشباع‌شدن فیلتر، افزایش نقطه شبنم یا ورود روغن می‌تواند بر محصول نهایی اثر بگذارد. یک برنامه اصولی اعتبارسنجی، این ریسک‌ها را پیش از تبدیل‌شدن به ضایعات، شکایت مشتری یا توقف تولید شناسایی می‌کند.

معتبرسازی هوای فشرده چیست؟

معتبرسازی هوای فشرده مجموعه‌ای برنامه‌ریزی‌شده از بررسی‌ها، آزمون‌ها و مستندات است که ثابت می‌کند سیستم هوای فشرده به‌طور پیوسته و تکرارپذیر، کیفیت و عملکرد تعریف‌شده را تأمین می‌کند. در این فرایند تنها هوای خروجی کمپرسور آزمایش نمی‌شود؛ کل مسیر از ورودی کمپرسور تا نقطه مصرف بررسی می‌شود، از جمله:

• کمپرسور و افترکولر
• مخزن هوای فشرده
• درایر تبریدی یا جذبی
• جداکننده‌ها و میکروفیلترها
• سیستم تخلیه کندانس
• شبکه لوله‌کشی و نقاط مصرف
• برنامه نگهداری، کالیبراسیون و پایش

هدف اصلی معتبرسازی پاسخ‌دادن به این پرسش است: «آیا هوایی که در نقطه مصرف به فرایند می‌رسد، در بدترین شرایط قابل انتظار نیز با مشخصات تعیین‌شده مطابقت دارد؟» بنابراین یک آزمایش موفق در خروجی کمپرسور، به‌تنهایی به معنای معتبر بودن کل شبکه نیست.

تفاوت آزمایش، پایش، احراز صلاحیت و معتبرسازی

این اصطلاحات گاهی به‌جای یکدیگر استفاده می‌شوند، اما معنای یکسانی ندارند:

• آزمایش: اندازه‌گیری یک یا چند پارامتر در یک زمان مشخص است؛ برای مثال سنجش نقطه شبنم در یک نقطه مصرف.
• پایش: مشاهده و ثبت دوره‌ای یا پیوسته یک پارامتر برای شناسایی روند و انحراف است.
• احراز صلاحیت تجهیزات: شواهدی فراهم می‌کند که تجهیزات درست انتخاب، نصب و راه‌اندازی شده‌اند و در محدوده تعریف‌شده کار می‌کنند.
• معتبرسازی: مجموعه نتایج فنی و مستندات را کنار هم قرار می‌دهد تا عملکرد تکرارپذیر کل سیستم در کاربرد موردنظر اثبات شود.

بنابراین دریافت یک برگه آزمایش بدون پروتکل، معیار پذیرش، نقاط نمونه‌برداری مشخص و بررسی شرایط آزمون، معادل معتبرسازی کامل نیست.

چرا معتبرسازی هوای فشرده اهمیت دارد؟

۱. حفاظت از کیفیت محصول

در خطوطی که هوای فشرده با محصول تماس مستقیم یا غیرمستقیم دارد، آلودگی موجود در هوا ممکن است وارد محصول شود. در صنایع غذایی می‌تواند بر ایمنی و ماندگاری اثر بگذارد؛ در داروسازی می‌تواند ریسک آلودگی را افزایش دهد و در رنگ‌کاری، رطوبت یا روغن ممکن است به ایجاد حباب، لکه و چسبندگی نامناسب منجر شود.

۲. پیشگیری از خوردگی و خرابی تجهیزات

رطوبت موجب خوردگی لوله‌ها، شیرها و ابزارهای پنوماتیک می‌شود. ذرات و روغن نیز می‌توانند عملکرد تجهیزات دقیق را مختل کنند. معتبرسازی و پایش منظم کمک می‌کند افت عملکرد درایر یا فیلتر پیش از ایجاد خرابی گسترده شناسایی شود.

۳. کاهش ریسک ممیزی و عدم انطباق

در صنایع تحت نظارت، ادعای «هوای تمیز» باید با مشخصات، روش آزمون، سوابق کالیبراسیون و نتایج قابل ردیابی پشتیبانی شود. مستندات منظم نشان می‌دهد مجموعه کیفیت هوای فشرده را به‌عنوان بخشی از فرایند کنترل کرده است، نه اینکه فقط هنگام ممیزی یک نمونه اتفاقی گرفته باشد.

۴. کاهش ضایعات و توقف تولید

آلودگی هوای فشرده ممکن است تا زمان مشاهده عیب در محصول نهایی پنهان بماند. شناسایی زودهنگام افزایش نقطه شبنم، افت فشار یا عبور روغن از فیلتر می‌تواند از تولید محصول نامنطبق و توقف اضطراری خط جلوگیری کند.

۵. بهینه‌سازی هزینه‌های بهره‌برداری

معتبرسازی فقط درباره پاکی هوا نیست. بررسی فشار، افت فشار، عملکرد درایر و وضعیت فیلترها می‌تواند اتلاف انرژی را نیز آشکار کند. برای مثال، فیلتر مسدود یا لوله‌کشی نامناسب کمپرسور را مجبور می‌کند در فشار بالاتری کار کند.

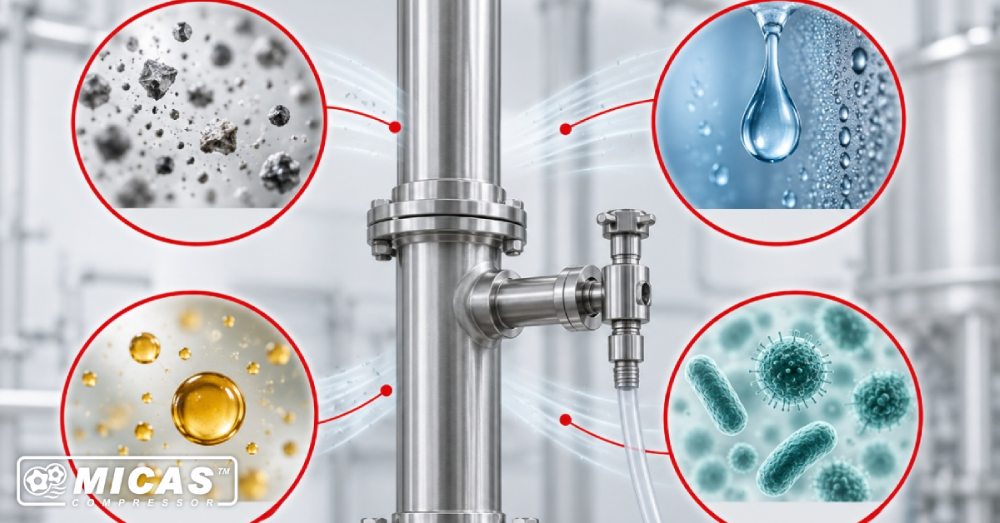

چه آلاینده‌هایی در هوای فشرده بررسی می‌شوند؟

سه گروه اصلی آلاینده‌ها در استاندارد ISO 8573-1 شامل ذرات جامد، آب و روغن هستند. حدود مورد پذیرش باید بر اساس کاربرد واقعی و ارزیابی ریسک تعیین شود؛ یک کلاس کیفیت واحد برای تمام صنایع و تمام نقاط مصرف وجود ندارد.

نکته مهم این است که ISO 8573-1 برای ذرات، آب و روغن کلاس‌های خلوص تعریف می‌کند، اما انتخاب کلاس مناسب بر عهده طراح و بهره‌بردار است. در مورد پارامترهایی مانند میکروارگانیسم‌ها نیز حد پذیرش باید با توجه به محصول، نوع تماس، مقررات مرتبط و ارزیابی ریسک مجموعه تعیین شود.

استاندارد ISO 8573 چه نقشی دارد؟

خانواده استانداردهای ISO 8573 یکی از مهم‌ترین مراجع برای کیفیت هوای فشرده است. بخش اول، کلاس‌های خلوص را برای ذرات، آب و روغن مشخص می‌کند و سایر بخش‌ها روش‌های آزمون پارامترهای مختلف را شرح می‌دهند. هنگام تدوین پروتکل باید شماره و ویرایش استاندارد مرجع، روش آزمون، واحد اندازه‌گیری و شرایط نمونه‌برداری دقیقاً مشخص شود.

یک اشتباه رایج این است که فقط عبارتی مانند «هوای کلاس یک» نوشته شود. کلاس کیفیت باید برای هر آلاینده جداگانه بیان شود؛ زیرا ممکن است نیاز فرایند از نظر ذرات، رطوبت و روغن یکسان نباشد. همچنین نتیجه اندازه‌گیری باید به شرایط فشار، دما و محل نمونه‌برداری مرتبط باشد.

مراحل معتبرسازی سیستم هوای فشرده

۱. تعریف نیاز کاربر و معیارهای پذیرش

پیش از خرید یا ارزیابی تجهیزات باید مشخص شود هوا کجا مصرف می‌شود، آیا با محصول تماس دارد، حداقل دمای محیط چقدر است و کیفیت موردنیاز برای هر نقطه چیست. این اطلاعات در سند نیازمندی کاربر یا URS ثبت می‌شود. معیارهای پذیرش نباید از روی کاتالوگ تجهیزات کپی شوند؛ باید از نیاز واقعی فرایند، الزامات سازمان و ارزیابی ریسک به دست آیند.

۲. ارزیابی ریسک و دسته‌بندی نقاط مصرف

همه نقاط مصرف ریسک یکسانی ندارند. هوایی که فقط یک جک پنوماتیک را حرکت می‌دهد با هوایی که مستقیماً روی محصول دمیده می‌شود، الزامات یکسانی ندارد. نقاط را می‌توان بر اساس تماس مستقیم، تماس غیرمستقیم، عدم تماس و حساسیت محصول دسته‌بندی کرد. این کار تعداد نمونه‌ها و سطح کنترل لازم را منطقی می‌کند.

۳. بررسی طراحی یا DQ

در احراز صلاحیت طراحی بررسی می‌شود که ظرفیت کمپرسور، نوع درایر، مراحل فیلتراسیون، جنس و شیب لوله‌ها، تخلیه کندانس، نقاط نمونه‌برداری و ظرفیت توسعه آینده با نیاز تعریف‌شده سازگار باشند. حذف نقاط مرده و امکان دسترسی ایمن به نقاط نمونه‌برداری نیز اهمیت دارد.

۴. احراز صلاحیت نصب یا IQ

در این مرحله تطابق نصب واقعی با نقشه‌ها و مدارک تأیید می‌شود. مشخصات فنی تجهیزات، جهت نصب فیلترها، مسیر بای‌پس، شماره سریال، نقشه به‌روز شبکه، وضعیت ابزار دقیق، دفترچه‌ها و گواهی‌های کالیبراسیون بررسی و ثبت می‌شوند.

۵. احراز صلاحیت عملکرد یا OQ

OQ نشان می‌دهد سیستم در محدوده عملیاتی تعریف‌شده درست کار می‌کند. عملکرد آلارم‌ها، درین‌ها، درایر، تغییر بار، فشار و نقطه شبنم بررسی می‌شود. شرایط آزمون باید ثبت شود؛ زیرا نتیجه در یک روز خنک و کم‌بار ممکن است نماینده بدترین وضعیت تابستان یا اوج تولید نباشد.

۶. احراز صلاحیت کارایی یا PQ

در PQ کیفیت هوا در شرایط واقعی تولید و در نقاط منتخب شبکه آزمایش می‌شود. نمونه‌برداری باید نقاط پرریسک، دورترین نقطه، نقاط با مصرف بالا و نقاطی را که احتمال تجمع رطوبت دارند پوشش دهد. تعداد نوبت‌های آزمون بر اساس ریسک، نوسان فرایند و الزامات مجموعه تعیین می‌شود.

۷. گزارش نهایی و کنترل تغییرات

نتایج با معیارهای پذیرش مقایسه می‌شوند و هر انحراف باید ریشه‌یابی، اصلاح و در صورت لزوم دوباره آزمون شود. گزارش نهایی باید دامنه معتبرسازی، تجهیزات، روش‌ها، نتایج، انحرافات و نتیجه‌گیری روشن داشته باشد. پس از تأیید، هر تغییر مهم در کمپرسور، درایر، فیلتر، شبکه یا نوع مصرف باید تحت فرایند کنترل تغییر بررسی شود.

انتخاب نقاط نمونه‌برداری چگونه انجام می‌شود؟

نمونه‌برداری فقط از خروجی اتاق کمپرسور تصویر کاملی از کیفیت شبکه ارائه نمی‌دهد. آلودگی ممکن است در مسیر ایجاد یا تشدید شود. نقاط زیر معمولاً درارزیابی ریسک بررسی می‌شوند:

• خروجی سیستم تصفیه برای ارزیابی عملکرد کلی تجهیزات
• دورترین نقطه شبکه از کمپرسورخانه
• نقاط دارای تماس مستقیم با محصول یا بسته‌بندی
• نقاط با بیشترین مصرف لحظه‌ای
• پایین‌ترین نقاط یا محل‌های مستعد تجمع کندانس
• شاخه‌هایی با مصرف کم و ماندگاری طولانی هوا
• قبل و بعد از تجهیزات حساس، در صورت نیاز تشخیصی

قبل از نمونه‌برداری باید روش اتصال، زمان پاک‌سازی خط، دبی نمونه، فشار و احتمال آلودگی ناشی از شیلنگ یا آداپتور کنترل شود. یک روش نمونه‌برداری نامناسب ممکن است نتیجه‌ای بدتر یا بهتر از وضعیت واقعی نشان دهد.

هر چند وقت یک‌بار باید معتبرسازی تکرار شود؟

فاصله ثابت و جهانی برای همه صنایع وجود ندارد. دوره بازاعتبارسنجی باید بر اساس ریسک فرایند، نتایج گذشته، الزامات داخلی و مقررات مرتبط تعیین شود. علاوه بر برنامه دوره‌ای، رویدادهای زیر می‌توانند نیاز به بررسی مجدد ایجاد کنند:

• تعویض یا جابه‌جایی کمپرسور، درایر یا تجهیزات تصفیه
• توسعه یا اصلاح شبکه لوله‌کشی
• تغییر محصول یا حساسیت فرایند
• مشاهده نتیجه خارج از حدود پذیرش
• افزایش غیرعادی نقطه شبنم، ذرات یا روغن
• تعمیر اساسی یا توقف طولانی سیستم
• تغییر محل مکش هوای کمپرسور

در فاصله میان دو اعتبارسنجی نیز پایش روند پارامترهای کلیدی، سرویس منظم و ثبت تعویض فیلترها ضروری است.

چه تجهیزاتی به معتبر ماندن سیستم کمک می‌کنند؟

کیفیت موردنیاز معمولاً با یک تجهیز واحد ایجاد نمی‌شود. یک زنجیره تصفیه مناسب ممکن است شامل جداکننده آب، مخزن، پیش‌فیلتر، درایر تبریدی یا جذبی، میکروفیلترهای همگرا، فیلتر کربن فعال و در کاربردهای خاص فیلتر نهایی باشد. انتخاب تجهیزات باید بر اساس دبی، فشار، دمای ورودی، نقطه شبنم موردنیاز و نوع آلاینده انجام شود.

کمپرسور اویل‌فری نیز به‌تنهایی تضمین نمی‌کند که هوا در نقطه مصرف فاقد روغن، ذرات یا آلودگی باشد؛ زیرا آلودگی می‌تواند از محیط مکش، تجهیزات جانبی و شبکه لوله‌کشی وارد شود. کیفیت نهایی باید با اندازه‌گیری در محل مناسب اثبات شود.

اشتباهات رایج در معتبرسازی هوای فشرده

• تعیین حدود پذیرش بدون ارتباط با محصول و ریسک فرایند
• نمونه‌برداری فقط از نزدیک‌ترین نقطه به کمپرسورخانه
• اعلام یک کلاس کلی بدون تعیین جداگانه ذرات، آب و روغن
• انجام آزمون در شرایط نامشخص یا غیرنماینده تولید
• استفاده از تجهیزات فاقد کالیبراسیون معتبر
• نادیده‌گرفتن روغن به شکل بخار و تمرکز صرف بر آئروسل
• یکسان‌گرفتن معتبرسازی اولیه با پایش دوره‌ای
• بی‌توجهی به تغییرات شبکه و تعمیرات پس از تأیید سیستم
• ثبت‌نکردن انحرافات، اقدامات اصلاحی و نتایج آزمون مجدد

جمع بندی

معتبرسازی هوای فشرده یعنی اثبات مستند اینکه سیستم، در نقطه مصرف و در شرایط واقعی، هوایی با کیفیت تعریف‌شده فراهم می‌کند. این فرایند با یک آزمایش مقطعی یا خرید تجهیزات باکیفیت پایان نمی‌یابد؛ بلکه به تعریف معیارهای پذیرش، ارزیابی ریسک، بررسی طراحی و نصب، آزمون عملکرد، نمونه‌برداری صحیح و پایش دوره‌ای نیاز دارد.

مهم‌ترین اصل این است که کیفیت هوا متناسب با کاربرد انتخاب شود. هوای موردنیاز برای ابزار پنوماتیک با هوای در تماس مستقیم با دارو، غذا یا قطعات الکترونیکی یکسان نیست. طراحی صحیح کمپرسورخانه، انتخاب درایر و فیلتر مناسب و تدوین برنامه معتبرسازی، هم‌زمان از محصول، تجهیزات و سرمایه مجموعه محافظت می‌کند.
