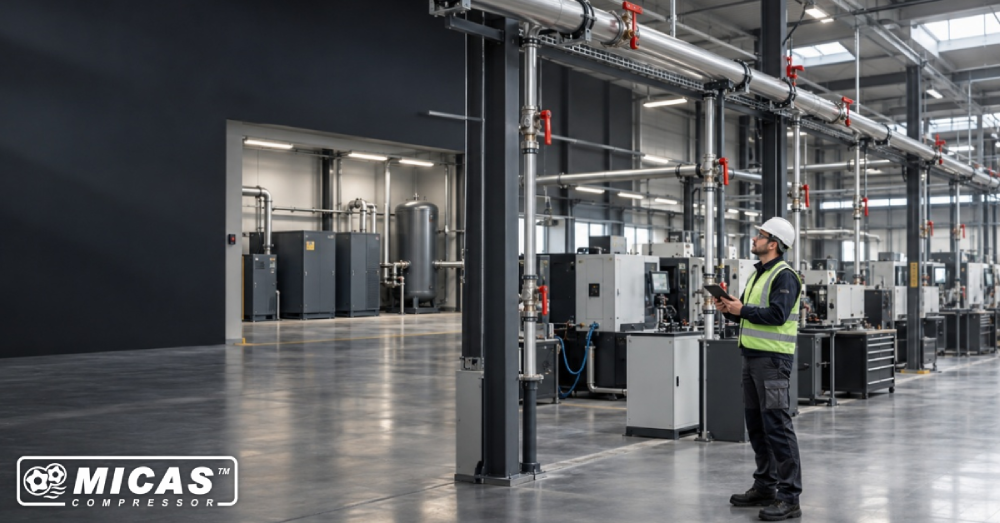

حتی بهترین کمپرسور، درایر و تجهیزات تصفیه نیز بدون یک شبکه توزیع اصولی نمیتوانند عملکرد مطلوبی داشته باشند. اگر قطر لوله کم باشد، مسیرها بیدلیل طولانی طراحی شوند یا کندانس بهدرستی تخلیه نشود، فشار و کیفیت هوا پیش از رسیدن به مصرفکننده کاهش پیدا میکند. نتیجه میتواند شامل افت توان ابزارها، افزایش مصرف برق، ورود آب به تجهیزات و توقف خط تولید باشد.
طراحی و اجرای شبکه هوای فشرده صنعتی فقط اتصال چند شاخه لوله به کمپرسور نیست؛ شبکه باید دبی موردنیاز، فشار پایدار، کیفیت هوا و امکان توسعه را تأمین کند.
چرا طراحی صحیح شبکه هوای فشرده اهمیت دارد؟
هوای فشرده یکی از گرانترین حاملهای انرژی در کارخانه است. بخش قابلتوجهی از برق مصرفی کمپرسور به گرما تبدیل میشود و هر افت فشار یا نشتی، هزینه تولید هوا را افزایش میدهد. وقتی فشار در نقطه مصرف کافی نیست، واکنش رایج بالا بردن فشار تنظیمی کمپرسور است؛ اما این کار معمولاً مصرف انرژی و استهلاک را بیشتر میکند و مشکل اصلی شبکه را پنهان نگه میدارد.
یک شبکه اصولی مزایای زیر را ایجاد میکند:
- فشار پایدار در نقاط مصرف
- کاهش افت فشار و مصرف انرژی
- توزیع یکنواخت هوا بین خطوط تولید
- کاهش رطوبت و آلودگی در تجهیزات
- امکان جداسازی هر بخش هنگام تعمیرات
- ظرفیت مناسب برای توسعه آینده
- شناسایی و رفع آسانتر نشتیها
اطلاعات لازم پیش از طراحی شبکه
پیش از تعیین مسیر یا خرید لوله باید تصویری واقعی از مصرف مجموعه تهیه شود. توان موتور کمپرسور بهتنهایی مبنای مناسبی برای طراحی نیست. اطلاعات اصلی شامل دبی هر مصرفکننده، فشار موردنیاز، ساعات کار، ضریب همزمانی و الگوی تغییر مصرف است.
ابزارهایی مانند جک پنوماتیک، دستگاه CNC، ماشین بستهبندی، نازل دمش و تجهیزات ابزار دقیق ممکن است فشار و کیفیت هوای متفاوتی بخواهند. محل کمپرسورخانه، طول مسیر، اختلاف ارتفاع، دمای محیط و برنامه توسعه کارخانه نیز باید مشخص شود. بهتر است نقشهای تهیه شود که روی آن محل تمام مصرفکنندهها، دبی تقریبی، فشار لازم و احتمال افزودن دستگاه جدید ثبت شده باشد.

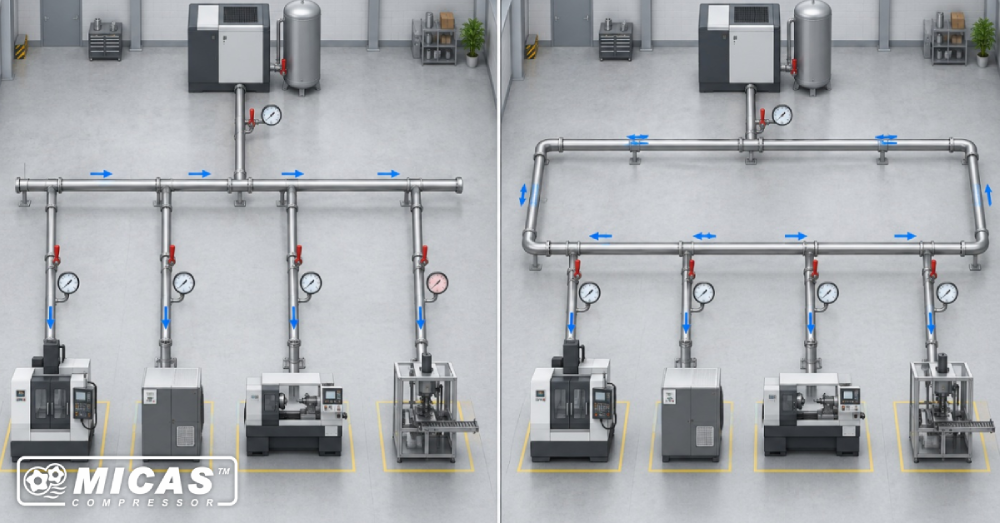

انتخاب آرایش شبکه؛ حلقوی یا شاخهای؟
شبکه توزیع معمولاً به شکل شاخهای، حلقوی یا ترکیبی اجرا میشود. انتخاب آرایش بر پایداری فشار و امکان تعمیرات اثر مستقیم دارد.
| نوع شبکه | مزایا | محدودیتها | کاربرد مناسب |
| شاخهای | اجرای ساده و هزینه اولیه کمتر | افت فشار بیشتر در انتهای مسیر و وابستگی مصرفکنندهها به یک مسیر | کارگاه کوچک با تعداد مصرفکننده محدود |
| حلقوی یا رینگ | تغذیه هر نقطه از دو مسیر، فشار یکنواختتر و امکان توسعه بهتر | لوله و هزینه اجرای بیشتر | کارخانهها و سالنهای تولید متوسط و بزرگ |
| ترکیبی | انعطافپذیری بالا و امکان ایجاد رینگ اصلی با انشعابهای کنترلشده | نیازمند طراحی و بالانس دقیقتر | مجموعههای چندسالن یا دارای مصرف متنوع |
در بسیاری از واحدهای صنعتی، اجرای یک رینگ اصلی در اطراف سالن و گرفتن انشعاب از آن راهکار مناسبی است. هوا میتواند از دو جهت به مصرفکننده برسد و افت فشار کاهش پیدا کند. با نصب شیرهای قطعکن در بخشهای مختلف نیز میتوان هنگام تعمیرات فقط قسمت موردنظر را از مدار خارج کرد.
سایز لوله هوای فشرده چگونه تعیین میشود؟
قطر لوله باید بر اساس دبی عبوری، فشار کاری، طول معادل مسیر و افت فشار مجاز انتخاب شود. طول معادل فقط طول مستقیم نیست؛ زانوها، سهراهیها، شیرها، فیلترها و اتصالات نیز مقاومت ایجاد میکنند. هرچه مسیر طولانیتر، دبی بیشتر یا تعداد اتصالات بالاتر باشد، قطر بزرگتری نیاز است.
انتخاب لوله کوچک شاید هزینه خرید را کاهش دهد، اما سرعت هوا و افت فشار را بالا میبرد و هزینهای دائمی به کارخانه تحمیل میکند. از طرف دیگر، انتخاب بیشازحد بزرگ نیز هزینه اولیه را بدون توجیه افزایش میدهد. محاسبه باید برای بیشترین مصرف همزمان انجام شود و ظرفیت توسعه منطقی آینده نیز در نظر گرفته شود.
افت فشار؛ دشمن پنهان شبکه کمپرسور
اختلاف فشار خروجی کمپرسورخانه و فشار واقعی در نقطه مصرف، مجموع افت فشار تجهیزات تصفیه و شبکه توزیع است. عواملی مانند قطر ناکافی، فیلتر اشباع، مسیر طولانی، تعداد زیاد زانو، شیر نامناسب و مصرف لحظهای بالا افت فشار را افزایش میدهند.
برای کنترل افت فشار باید:
- مسیر اصلی تا حد امکان کوتاه و مستقیم باشد.
- از زانوها و تغییر قطرهای غیرضروری اجتناب شود.
- سایز لوله با محاسبه انتخاب شود، نه با تجربه تقریبی.
- فشار قبل و بعد از فیلترها و درایر پایش شود.
- مخزن و ظرفیت کمپرسور با نوسان مصرف هماهنگ باشند.
- نشتیهای شبکه بهصورت دورهای شناسایی و تعمیر شوند.
بالابردن فشار کمپرسور نباید اولین راهحل باشد. ابتدا لازم است منشأ افت فشار در لوله، فیلتر، درایر یا مصرفکننده مشخص شود.
انتخاب جنس لوله هوای فشرده
متریال لوله بر افت فشار، خوردگی، کیفیت هوا و طول عمر شبکه اثر دارد. فولاد کربنی مقاوم است، اما ممکن است دچار خوردگی داخلی شود. گالوانیزه مقاومت بیشتری دارد، ولی اجرای آن زمانبر است. استنلساستیل برای صنایع حساس و محیطهای خورنده گزینهای باکیفیت اما گرانتر محسوب میشود. سیستمهای آلومینیومی مخصوص هوای فشرده نیز سطح داخلی صاف، وزن کم و نصب سریعی دارند. لوله PVC معمولی انتخاب ایمنی برای هوای فشرده صنعتی نیست؛ زیرا شکست آن میتواند خطر پرتاب قطعات ایجاد کند. انتخاب نهایی باید با توجه به فشار، دما، کیفیت هوا و الزامات ایمنی انجام شود.
مدیریت رطوبت، شیببندی و تخلیه کندانس
هوای خروجی کمپرسور حاوی بخار آب است. افترکولر، جداکننده، مخزن و درایر بخش عمده رطوبت را مدیریت میکنند، اما طراحی لولهکشی نیز اهمیت دارد. خط اصلی بهتر است با شیب کنترلشده اجرا شود تا کندانس به نقاط تخلیه هدایت شود. مقدار و جهت شیب باید متناسب با نقشه، جهت جریان و دستورالعمل طراحی پروژه تعیین شود.
انشعابهای مصرف معمولاً از قسمت بالایی لوله اصلی گرفته میشوند تا آب جمعشده در کف لوله مستقیماً وارد مصرفکننده نشود. در نقاط پایین، انتهای مسیرها و محلهای تجمع آب باید درین مناسب نصب شود. استفاده از شیر تخلیه اتوماتیک بدون اتلاف هوا میتواند اتلاف انرژی را نسبت به بازگذاشتن شیر دستی کاهش دهد.
اصول مهم هنگام اجرای لولهکشی
کیفیت اجرا بهاندازه طراحی اهمیت دارد. داخل لولهها باید پیش از نصب تمیز و درپوشگذاری شود تا براده، گردوغبار و مواد آببندی وارد شبکه نشوند. ساپورتها باید با فاصله و استحکام مناسب نصب شوند و انبساط حرارتی، لرزش و دسترسی تعمیراتی در نظر گرفته شود.
برای هر سالن یا دستگاه مهم، شیر قطعکن قابلدسترس پیشبینی شود. واحد مراقبت شامل فیلتر، رگلاتور و در صورت نیاز روغنزن باید نزدیک مصرفکننده و مطابق نیاز تجهیز نصب شود. روغنزن برای همه خطوط مناسب نیست و نباید هوای روغنکاریشده به شبکهای برگردد که مصرفکننده حساس دارد.
پس از نصب، شبکه باید طبق فشار طراحی و رویه ایمن پروژه توسط افراد صلاحیتدار آزمون شود؛ زیرا تست پنوماتیک میتواند انرژی ذخیرهشده خطرناکی ایجاد کند.
جانمایی کمپرسورخانه و تجهیزات تصفیه
کمپرسورخانه باید هوای خنک و تمیز دریافت کند و تهویه کافی برای دفع گرما داشته باشد. جانمایی نامناسب درایر و فیلترها، دمای ورودی بالا یا دسترسی ضعیف برای سرویس، عملکرد کل شبکه را مختل میکند. ترتیب تجهیزات به نوع کمپرسور، نوع درایر و کیفیت موردنیاز بستگی دارد، اما ممکن است شامل کمپرسور، افترکولر و جداکننده، مخزن، پیشفیلتر، درایر و فیلتر نهایی باشد.
اگر بخشی از شبکه به هوای بسیار خشک یا کیفیت بالاتری نیاز دارد، همیشه لازم نیست کل کارخانه با همان کلاس هوا تغذیه شود. گاهی تصفیه تکمیلی در نزدیک نقطه مصرف، راهکار اقتصادیتری است.
راهاندازی و تحویل شبکه هوای فشرده
پیش از بهرهبرداری نهایی، مسیرها، جهت جریان، وضعیت شیرها، عملکرد درینها و تمیزی شبکه بررسی میشود. سپس فشار در چند نقطه و در شرایط مصرف واقعی اندازهگیری خواهد شد. تست نشتی، ثبت فشار خروجی کمپرسورخانه و فشار دورترین مصرفکننده، کنترل افت فشار فیلترها و تهیه نقشه چونساخت از مراحل مهم تحویل است.
تمام شیرها، شاخهها و نقاط مصرف باید برچسبگذاری شوند. ثبت مشخصات لولهها، اتصالات و تجهیزات نیز تعمیرات و توسعه آینده را آسانتر میکند.
اشتباهات رایج در طراحی شبکه هوای فشرده
- انتخاب قطر لوله صرفاً بر اساس دهانه خروجی کمپرسور
- اجرای شبکه بلند بهصورت یک خط شاخهای باریک
- انشعابگیری از زیر لوله اصلی و ورود کندانس به دستگاه
- حذف درین در نقاط پایین و انتهای خطوط
- استفاده از اتصالات متعدد و زانوهای غیرضروری
- نادیدهگرفتن توسعه آینده و مصرف همزمان
- استفاده از متریال نامناسب یا فاقد تحمل فشار کافی
- جبران افت فشار با افزایش دائمی فشار کمپرسور
- تحویل شبکه بدون تست نشتی، اندازهگیری فشار و نقشه نهایی
جمعبندی
طراحی و اجرای شبکه هوای فشرده صنعتی باید بر پایه دبی، فشار، طول مسیر، افت فشار مجاز، کیفیت هوا و توسعه آینده انجام شود. آرایش حلقوی، سایز صحیح لوله، متریال مناسب، شیببندی اصولی، تخلیه کندانس و شیرهای قطعکن، شبکهای پایدارتر و کمهزینهتر ایجاد میکنند. تصمیمهای اشتباه در زمان اجرا شاید هزینه اولیه را کاهش دهند، اما در سالهای بهرهبرداری با مصرف برق، خرابی و توقف تولید جبران خواهند شد.
