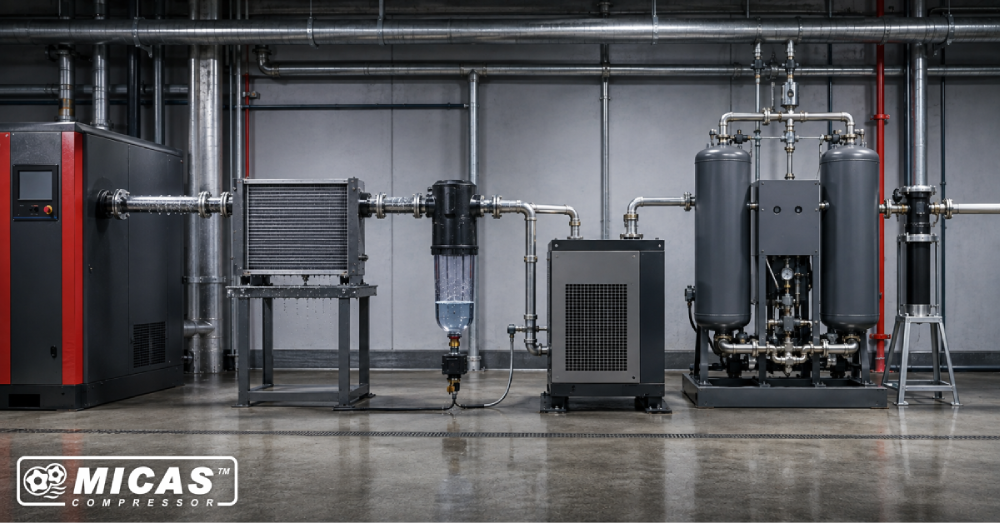

هوای محیط بهطور طبیعی حاوی بخار آب است. هنگامی که هوا در کمپرسور فشرده میشود، غلظت بخار آب افزایش پیدا میکند و با کاهش دمای هوای فشرده، بخشی از آن به آب مایع تبدیل میشود. ورود این رطوبت به شبکه هوای فشرده میتواند باعث خوردگی لولهها، خرابی تجهیزات پنوماتیک، کاهش کیفیت محصول، ایجاد اختلال در ابزارهای بادی و افزایش هزینههای تعمیر و نگهداری شود.
برای جلوگیری از این مشکلات، از تجهیزات و روشهای مختلفی برای حذف رطوبت هوای فشرده استفاده میشود. انتخاب روش مناسب به دبی هوا، فشار کاری، دمای محیط، کیفیت هوای موردنیاز و نقطه شبنم مطلوب بستگی دارد.
چرا باید رطوبت هوای فشرده را حذف کنیم؟
وجود آب و بخار آب در سیستم هوای فشرده ممکن است پیامدهای زیر را به همراه داشته باشد:
- زنگزدگی و خوردگی مخزن، لولهها و اتصالات
- خرابی شیرها، جکها و تجهیزات پنوماتیک
- کاهش عمر فیلترها و قطعات مصرفی
- آلودگی محصولات در صنایع غذایی، دارویی و رنگ
- یخزدگی خطوط هوای فشرده در دماهای پایین
- شستهشدن روانکار ابزارهای بادی
- افزایش افت فشار و هزینههای نگهداری
به همین دلیل، تخلیه آب مایع بهتنهایی کافی نیست و در بسیاری از کاربردها باید بخار آب باقیمانده نیز به کمک درایر هوای فشرده حذف شود.
۱. خنککاری هوا با افترکولر
یکی از اولین مراحل حذف رطوبت، کاهش دمای هوای خروجی کمپرسور توسط افترکولر است. هوای خروجی کمپرسور دمای بالایی دارد و میتواند مقدار زیادی بخار آب را در خود نگه دارد. با عبور هوا از افترکولر، دمای آن کاهش پیدا میکند و بخشی از بخار آب به مایع تبدیل میشود.
آب ایجادشده باید توسط رطوبتگیر مکانیکی یا سپراتور آب از جریان هوا جدا و با استفاده از شیر تخلیه اتوماتیک از سیستم خارج شود. افترکولر مقدار قابلتوجهی از رطوبت را حذف میکند، اما قادر به حذف کامل بخار آب نیست؛ بنابراین معمولاً مرحلهای مقدماتی پیش از ورود هوا به درایر محسوب میشود.
۲. مخزن هوای فشرده و تخلیه کندانس
مخزن ذخیره هوا علاوه بر تثبیت فشار و کاهش نوسانات شبکه، به خنکشدن تدریجی هوای فشرده کمک میکند. با کاهش سرعت و دمای هوا در مخزن، مقداری از بخار آب به کندانس تبدیل شده و در قسمت پایینی مخزن جمع میشود.
برای جلوگیری از تجمع آب، نصب شیر تخلیه دستی یا اتودرین ضروری است. این روش بیشتر برای جداسازی آب مایع کاربرد دارد و نمیتواند جایگزین درایر کمپرسور شود؛ زیرا بخش قابلتوجهی از رطوبت همچنان بهصورت بخار در هوا باقی میماند.
۳. سپراتور آب یا رطوبتگیر مکانیکی
سپراتور آب با ایجاد حرکت گردابی، تغییر جهت جریان یا استفاده از نیروی گریز از مرکز، قطرات آب را از هوای فشرده جدا میکند. این تجهیزات معمولاً پس از افترکولر، مخزن یا در مسیر ورودی درایر نصب میشوند.
سپراتورها افت فشار نسبتاً کمی دارند و در حذف آب مایع بسیار مؤثر هستند؛ اما بخار آب را جذب نمیکنند. به همین دلیل، استفاده از آنها باید در کنار یک درایر مناسب انجام شود، نه بهعنوان جایگزین درایر.
انواع درایر هوای فشرده
درایرهای کمپرسور بر اساس روش عملکرد، میزان خشکی هوا و شرایط کاربرد به چند گروه اصلی تقسیم میشوند.
۴. درایر تبریدی
درایر تبریدی رایجترین گزینه برای مصارف عمومی صنعتی است. در این دستگاه، هوای فشرده تا دمای پایین خنک میشود تا بخار آب موجود در آن به مایع تبدیل شود. سپس آب ایجادشده توسط سپراتور داخلی جدا و از طریق اتودرین تخلیه میشود.
نقطه شبنم تحت فشار در بسیاری از درایرهای تبریدی حدود ۳+ درجه سانتیگراد است. این میزان برای کارگاهها، ابزارهای پنوماتیک، خطوط تولید عمومی و بسیاری از کارخانهها مناسب است. مصرف انرژی قابلقبول، هزینه نگهداری نسبتاً پایین و عملکرد ساده از مهمترین مزایای این نوع درایر محسوب میشوند. البته درایر تبریدی برای کاربردهایی که به هوای بسیار خشک یا دمای زیر صفر نیاز دارند، انتخاب مناسبی نیست.

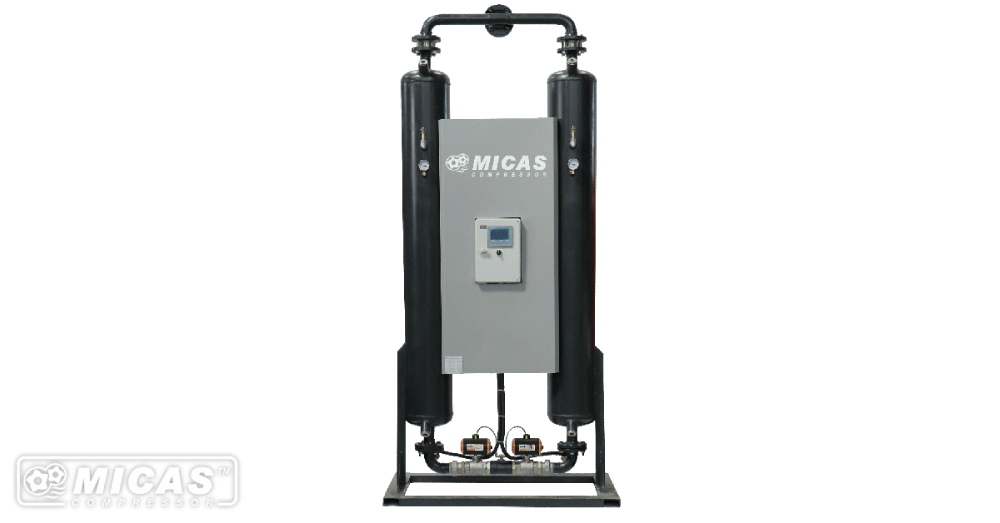

۵. درایر جذبی
درایر جذبی برای تولید هوای بسیار خشک استفاده میشود. این دستگاه معمولاً دارای دو برج حاوی مواد جاذب مانند آلومینای فعال، سیلیکاژل یا مولکولارسیو است. درحالیکه یک برج رطوبت هوای فشرده را جذب میکند، برج دیگر در مرحله احیا قرار میگیرد.
نقطه شبنم این درایرها معمولاً به ۴۰- درجه سانتیگراد میرسد و در مدلهای خاص میتواند تا ۷۰- درجه نیز کاهش یابد. درایر جذبی برای صنایع دارویی، غذایی، الکترونیک، ابزار دقیق و خطوطی که در معرض یخزدگی قرار دارند مناسب است. این تجهیزات هوای خشکتری تولید میکنند، اما هزینه خرید، مصرف انرژی و نیاز به نگهداری آنها بیشتر از درایرهای تبریدی است.
۶. درایر غشایی یا ممبران
درایر ممبران از مجموعهای از الیاف غشایی برای جداسازی بخار آب از هوای فشرده استفاده میکند. مولکولهای بخار آب با سرعت بیشتری از سطح غشا عبور میکنند و از جریان اصلی هوا خارج میشوند؛ در نتیجه هوای خشکتر در خروجی باقی میماند.
این نوع درایر قطعات متحرک ندارد، فضای کمی اشغال میکند و معمولاً به برق نیاز ندارد. درایر غشایی برای تجهیزات قابلحمل، نقاط مصرف محدود، محیطهای خاص و کاربردهایی با دبی کم مناسب است. بااینحال، بخشی از هوای فشرده در فرایند پرج مصرف میشود و برای دبیهای بالا معمولاً از نظر اقتصادی بهصرفه نیست.
۷. درایر شیمیایی یا جذبی مصرفی
درایر شیمیایی با استفاده از موادی که رطوبت را جذب کرده و بهتدریج حل میشوند، میزان آب موجود در هوای فشرده را کاهش میدهد. این تجهیزات ساختار سادهای دارند و معمولاً به برق یا سیستم کنترلی پیچیده نیاز ندارند.
ماده جاذب در این درایرها مصرفی است و باید در دورههای مشخص تعویض یا شارژ شود. همچنین احتمال ورود مواد حلشده به خط وجود دارد؛ بنابراین نصب فیلتر مناسب در خروجی اهمیت دارد. این روش امروزه کاربرد محدودتری دارد و بیشتر در شرایط خاص استفاده میشود.
فیلترها چه نقشی در حذف رطوبت دارند؟
فیلترهای هوای فشرده برای جداسازی ذرات جامد، روغن و قطرات ریز آب به کار میروند. فیلتر میکرونی یا کوالسینگ میتواند آئروسلهای آب و روغن را از جریان هوا جدا کند، اما قادر به حذف بخار آب نیست.
بنابراین فیلتر و درایر وظایف متفاوتی دارند و معمولاً باید در کنار یکدیگر استفاده شوند. در یک چیدمان متداول، ابتدا آب مایع و ذرات درشت جدا میشوند، سپس هوا وارد درایر شده و در مرحله بعد، فیلترهای دقیقتر کیفیت نهایی هوا را تأمین میکنند.
مقایسه انواع درایر کمپرسور
| نوع درایر | نقطه شبنم معمول | مزیت اصلی | کاربرد مناسب |
| تبریدی | حدود ۳+ درجه سانتیگراد | اقتصادی و مناسب مصارف عمومی | کارگاهها و خطوط تولید صنعتی |
| جذبی | حدود ۴۰- تا ۷۰- درجه | تولید هوای بسیار خشک | دارویی، غذایی، ابزار دقیق و محیط سرد |
| ممبران | وابسته به مدل و شرایط کار | کمحجم، بیصدا و بدون قطعات متحرک | دبیهای کم و نقاط مصرف خاص |
| شیمیایی | وابسته به ماده جاذب | ساختار ساده و بدون نیاز به برق | کاربردهای محدود و شرایط ویژه |
چگونه روش مناسب حذف رطوبت را انتخاب کنیم؟
برای انتخاب درایر و تجهیزات رطوبتگیری باید عوامل زیر بررسی شوند:
- ظرفیت واقعی یا دبی هوای کمپرسور
- فشار و دمای هوای ورودی به درایر
- دمای محیط محل نصب
- نقطه شبنم موردنیاز فرایند
- میزان روغن و ذرات موجود در هوا
- شرایط آبوهوایی و احتمال یخزدگی
- هزینه خرید، انرژی و نگهداری
- استاندارد کیفی موردنیاز صنعت
ظرفیت اعلامشده در کاتالوگ درایر معمولاً بر اساس شرایط مرجع تعیین میشود. افزایش دمای ورودی، دمای محیط یا فشار کاری نامناسب میتواند ظرفیت واقعی دستگاه را کاهش دهد؛ بنابراین انتخاب درایر تنها بر اساس توان نامی کمپرسور توصیه نمیشود.
جمعبندی
حذف رطوبت هوای فشرده معمولاً در چند مرحله انجام میشود. افترکولر، مخزن و سپراتور آب، رطوبت مایع را کاهش میدهند و درایر وظیفه حذف بخار آب و کنترل نقطه شبنم را بر عهده دارد.
برای بیشتر کاربردهای عمومی، درایر تبریدی انتخابی اقتصادی و مناسب است؛ اما در صنایعی که به هوای بسیار خشک نیاز دارند، باید از درایر جذبی استفاده شود. درایر ممبران نیز برای دبیهای محدود و نقاط مصرف خاص گزینه مناسبی خواهد بود. انتخاب صحیح تجهیزات بر اساس شرایط واقعی سیستم، از خوردگی شبکه، خرابی دستگاهها و افت کیفیت تولید جلوگیری کرده و عمر تجهیزات هوای فشرده را افزایش میدهد.
برای انتخاب بهترین روش حذف رطوبت و خرید درایر متناسب با شرایط کاری، تنها توجه به ظرفیت کمپرسور کافی نیست و عواملی مانند دبی واقعی، فشار کاری، دمای ورودی، نقطه شبنم موردنیاز و شرایط محیطی نیز باید بررسی شوند. کارشناسان میکاس کمپرسور با ارزیابی دقیق نیاز مجموعه شما، مناسبترین تجهیزات تصفیه هوای فشرده از جمله درایر تبریدی، درایر جذبی، سپراتور آب و فیلترهای صنعتی را پیشنهاد میدهند. برای دریافت مشاوره تخصصی، استعلام قیمت و انتخاب تجهیزات مناسب میتوانید با مجموعه میکاس کمپرسور در ارتباط باشید.
