هوای فشردهای که از کمپرسور خارج میشود، برخلاف ظاهر آن کاملاً خشک نیست. هوای محیط مقداری بخار آب در خود دارد و پس از فشردهشدن، غلظت این رطوبت افزایش پیدا میکند. با سردشدن هوای فشرده در مسیر، بخار آب به قطرات مایع تبدیل میشود و میتواند باعث زنگزدگی لولهها، خرابی شیرآلات و ابزارهای پنوماتیک، افت کیفیت محصول و توقف خط تولید شود. به همین دلیل، انتخاب یک درایر هوای فشرده مناسب بهاندازه انتخاب خود کمپرسور اهمیت دارد.
در میان انواع خشککنهای هوای فشرده، دو گزینه بیش از همه مورد استفاده قرار میگیرند: درایر تبریدی و درایر جذبی. پرسش اصلی بسیاری از خریداران این است که درایر جذبی بهتر است یا تبریدی؟ پاسخ کوتاه این است: هیچکدام برای همه کاربردها بهترین نیستند. اگر هوای خشک استاندارد برای مصارف عمومی صنعتی میخواهید، معمولاً درایر تبریدی انتخاب اقتصادیتر و سادهتری است؛ اما اگر فرایند شما به هوای بسیار خشک، نقطه شبنم بسیار پایین یا عملکرد مطمئن در محیط سرد نیاز دارد، درایر جذبی گزینه مناسبتری خواهد بود.
در ادامه، تفاوت درایر جذبی و تبریدی را از نظر نحوه عملکرد، نقطه شبنم، هزینه، مصرف انرژی، نگهداری و کاربرد بررسی میکنیم تا بتوانید متناسب با شرایط واقعی مجموعه خود تصمیم بگیرید.
چرا باید رطوبت هوای فشرده را حذف کنیم؟
کمپرسور همراه با هوای محیط، رطوبت موجود در آن را نیز مکش میکند. پس از فشردهسازی، دمای هوا افزایش مییابد و هوای گرم میتواند بخار آب بیشتری را حمل کند. هنگامی که هوا در افترکولر، مخزن یا شبکه لولهکشی سرد میشود، بخشی از این بخار به آب مایع تبدیل خواهد شد.
اگر این رطوبت بهدرستی مدیریت نشود، پیامدهای زیر دور از انتظار نیست:
- خوردگی مخزن، لولهها و تجهیزات پنوماتیک
- آسیب به شیرهای برقی، جکها و ابزارهای بادی
- شستهشدن روانکار و کاهش عمر قطعات
- ایجاد لکه، حباب یا نقص در رنگ و پوشش نهایی
- آلودگی محصول در صنایع غذایی، دارویی و الکترونیک
- یخزدگی خطوطی که در دمای پایین یا فضای باز قرار دارند
- افزایش هزینه تعمیرات و توقف ناخواسته تولید
تله آبگیر، مخزن و میکروفیلتر میتوانند آب مایع و بخشی از ذرات را جدا کنند، اما جایگزین درایر نیستند؛ زیرا بخش مهمی از رطوبت همچنان بهصورت بخار در هوا باقی میماند. وظیفه اصلی درایر کاهش همین بخار آب و رساندن هوای فشرده به نقطه شبنم موردنیاز فرایند است.

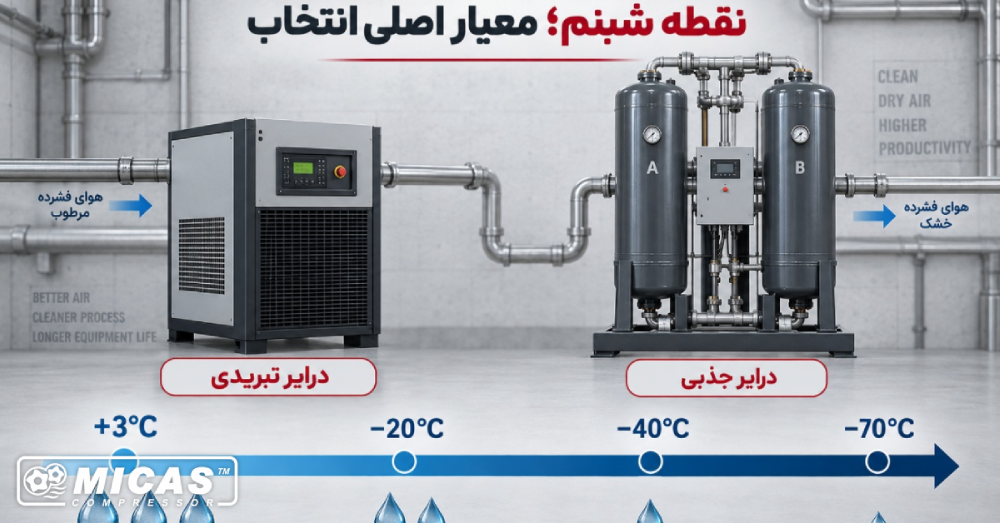

نقطه شبنم تحت فشار چیست و چرا اهمیت دارد؟
برای مقایسه درایرها باید با مفهوم نقطه شبنم تحت فشار یا PDP آشنا باشیم. نقطه شبنم دمایی است که اگر هوای فشرده تا آن دما سرد شود، بخار آب موجود در آن شروع به چگالش میکند. هرچه عدد نقطه شبنم پایینتر باشد، هوا خشکتر است.
برای مثال، نقطه شبنم تحت فشار حدود مثبت ۳ درجه سانتیگراد به این معناست که تا وقتی دمای هوای فشرده در فشار کاری از این مقدار پایینتر نرود، رطوبت آن نباید به آب مایع تبدیل شود. درایرهای تبریدی معمولاً برای رسیدن به نقطه شبنم مثبت و مصارف عمومی طراحی میشوند. درایرهای جذبی میتوانند نقطه شبنمهای بسیار پایین مانند منفی ۲۰، منفی ۴۰ و در برخی طراحیها منفی ۷۰ درجه سانتیگراد ایجاد کنند.
نکته مهم این است که نقطه شبنم تحت فشار با نقطه شبنم هوا در فشار اتمسفر یکسان نیست. بنابراین هنگام مقایسه کاتالوگها باید مطمئن شوید عدد اعلامشده مربوط به PDP و در شرایط کاری مشخص است.
درایر تبریدی چیست و چگونه کار میکند؟
درایر تبریدی یا Refrigerated Air Dryer عملکردی شبیه یک سیستم سرمایشی دارد. هوای فشرده گرم و مرطوب وارد درایر میشود، ابتدا در مبدل حرارتی پیشسرد شده و سپس در اواپراتور تا دمای پایینتری سرد میشود. با کاهش دما، بخار آب به قطرات مایع تبدیل میشود. این آب در جداکننده جمع شده و از طریق شیر تخلیه از مدار خارج میشود. در پایان، هوای خشکشده معمولاً با هوای ورودی تبادل حرارت میکند تا دوباره گرم شود و احتمال تشکیل شبنم روی سطح خارجی لولهها کاهش یابد.
درایرهای تبریدی عموماً به دو گروه تقسیم میشوند:
1.نوع غیرسیکل یا Non-Cycling: مدار سرمایش بهصورت پیوسته کار میکند. ساختار ساده، قیمت مناسب و عملکرد باثبات از مزایای آن است و برای بارهای نسبتاً ثابت انتخاب رایجی محسوب میشود.
2.نوع سیکلدار یا Cycling: ظرفیت سرمایش متناسب با میزان مصرف هوا تنظیم میشود. در مجموعههایی که مصرف هوای فشرده نوسان زیادی دارد، این نوع میتواند مصرف انرژی را کاهش دهد؛ هرچند معمولاً قیمت اولیه بیشتری دارد.
مزایای درایر تبریدی
- هزینه خرید اولیه کمتر در بسیاری از ظرفیتها
- مصرف انرژی و هزینه بهرهبرداری مناسب برای مصارف عمومی
- افت هوای فشرده بسیار کم، زیرا برای احیا به پرج نیاز ندارد
- نگهداری نسبتاً ساده
- مناسب برای اکثر کارگاهها و کارخانههای عمومی
- ابعاد و پیچیدگی کمتر نسبت به بسیاری از سیستمهای جذبی
محدودیتهای درایر تبریدی
- توانایی محدود در ایجاد نقطه شبنم بسیار پایین
- نامناسب برای فرایندهای فوقحساس به رطوبت
- احتمال مشکل در خطوطی که دمای آنها از نقطه شبنم خروجی پایینتر میرود
- نیاز به توجه به دمای محیط، دمای ورودی و تهویه مناسب کندانسور
درایر جذبی چیست و چگونه کار میکند؟
درایر جذبی یا Adsorption Dryer معمولاً از دو برج حاوی ماده جاذب رطوبت تشکیل شده است. موادی مانند آلومینای فعال، مولکولارسیو یا ترکیبی از جاذبها، مولکولهای بخار آب را روی سطح خود نگه میدارند. در حالی که یک برج هوای فشرده را خشک میکند، برج دیگر در حال احیا و خارجکردن رطوبت جذبشده است. سپس نقش برجها بهصورت دورهای جابهجا میشود تا جریان هوای خشک به شکل پیوسته ادامه داشته باشد.
نکته فنی مهم این است که نام دقیق این فرایند «جذب سطحی» یا Adsorption است، نه جذب حجمی. بااینحال در بازار ایران اصطلاح درایر جذبی کاملاً رایج و شناختهشده است.
درایرهای جذبی بر اساس روش احیای ماده جاذب انواع مختلفی دارند:
- بدون گرمکن یا Heatless : بخشی از هوای خشک خروجی برای احیای برج دوم استفاده میشود. طراحی سادهای دارد، اما مصرف هوای پرج میتواند هزینه انرژی قابلتوجهی ایجاد کند.
- گرمکندار یا Heated : با استفاده از گرما، مقدار هوای لازم برای احیا کاهش مییابد. هزینه خرید و پیچیدگی بیشتر است، اما در ظرفیتهای مناسب میتواند اقتصادیتر باشد.
- بلوئر پرج یا Blower Purge : برای احیا از هوای محیط و بلوئر به همراه گرمایش استفاده میکند و اتلاف هوای فشرده را تا حد زیادی کاهش میدهد.
- هیت آو کامپرشن: از گرمای تولیدشده در فرایند فشردهسازی برای احیای جاذب استفاده میکند و در شرایط طراحی مناسب، بهرهوری بالایی دارد.
مزایای درایر جذبی
- دستیابی به هوای بسیار خشک و نقطه شبنم پایین
- مناسب برای صنایع حساس و کاربردهای دقیق
- کاهش خطر یخزدگی در خطوط بیرونی و محیطهای سرد
- امکان انتخاب روش احیا متناسب با ظرفیت و هزینه انرژی
- قابلیت استفاده در کاربردهایی که وجود مقدار بسیار کم رطوبت نیز مشکلساز است
محدودیتهای درایر جذبی
- قیمت خرید اولیه بالاتر
- مصرف انرژی یا اتلاف هوای پرج، بسته به نوع درایر
- نیاز به پیشفیلتراسیون و پسفیلتراسیون دقیق
- نگهداری تخصصیتر و تعویض دورهای ماده جاذب
- حساسیت جاذب به ورود آب مایع و روغن
جدول مقایسه درایر جذبی و تبریدی
| معیار مقایسه | درایر جذبی | درایر تبریدی |
| روش حذف رطوبت | جذب سطحی بخار آب توسط ماده جاذب | سردکردن هوا و چگالش بخار آب |
| نقطه شبنم معمول | معمولاً منفی ۲۰، منفی ۴۰ یا منفی ۷۰ درجه سانتیگراد | حدود مثبت ۳ درجه سانتیگراد |
| میزان خشکی هوا | بسیار خشک و مناسب فرایندهای حساس | مناسب مصارف عمومی صنعتی |
| هزینه خرید اولیه | معمولاً بیشتر | معمولاً کمتر |
| هزینه بهرهبرداری | بسته به روش احیا، پرج و گرمکن میتواند بیشتر باشد | عموماً پایینتر |
| اتلاف هوای فشرده | در نوع بدون گرمکن قابلتوجه است | ناچیز |
| پیچیدگی نگهداری | بیشتر و تخصصیتر | کمتر |
| نیاز به تعویض ماده جاذب | دارد؛ زمان تعویض به کیفیت هوا و شرایط کار وابسته است | ندارد |
| حساسیت به روغن و آب مایع | بسیار حساس؛ آلودگی میتواند عمر جاذب را کم کند | نیازمند فیلتراسیون مناسب |
| کاربرد رایج | دارویی، الکترونیک، ابزار دقیق، هوای فرایندی حساس و محیطهای بسیار سرد | کارگاهها، ابزار بادی، خطوط عمومی تولید و بستهبندی معمول |
| مناسب برای خطوط بیرونی سرد | بله، در صورت انتخاب نقطه شبنم مناسب | فقط وقتی حداقل دمای خط از نقطه شبنم بالاتر بماند |
| فضای نصب | معمولاً بزرگتر، بهویژه در ظرفیتهای بالا | عموماً جمعوجورتر |
درایر جذبی بهتر است یا تبریدی؟
انتخاب درست با پاسخ به یک سؤال آغاز میشود: هوای فشرده تا چه اندازه باید خشک باشد؟ انتخاب درایر جذبی فقط به این دلیل که نقطه شبنم پایینتری ایجاد میکند، همیشه تصمیم بهتری نیست. خشککردن بیش از نیاز هوا، هزینه خرید و انرژی را افزایش میدهد. از طرف دیگر، انتخاب درایر تبریدی برای یک فرایند حساس میتواند خسارتی بسیار بیشتر از اختلاف قیمت دو دستگاه ایجاد کند.
درایر تبریدی را انتخاب کنید اگر:
- مصرف شما عمومی و صنعتی است و هوای فوقخشک نیاز ندارید.
- تمام شبکه لولهکشی در محیطی قرار دارد که دمایش از نقطه شبنم خروجی پایینتر نمیرود.
- هزینه اولیه، سادگی نگهداری و مصرف انرژی برایتان اهمیت زیادی دارد.
- از هوای فشرده برای ابزارهای بادی، جکها، مونتاژ، کارگاه، بستهبندی عمومی یا ماشینآلات رایج استفاده میکنید.
- وجود رطوبت بسیار جزئی به کیفیت محصول یا ایمنی فرایند آسیب نمیزند.
درایر جذبی را انتخاب کنید اگر:
- فرایند به نقطه شبنم منفی و هوای بسیار خشک نیاز دارد.
- لولهها در فضای باز، سردخانه یا محیطی با دمای زیر صفر عبور میکنند.
- رطوبت میتواند محصول، ابزار دقیق یا مواد اولیه را خراب کند.
- در صنایع دارویی، شیمیایی، الکترونیک، ابزار دقیق یا برخی کاربردهای غذایی فعالیت دارید.
- استاندارد داخلی فرایند یا الزامات کیفی، کلاس مشخصی از رطوبت هوای فشرده را تعیین کرده است.
آیا میتوان از درایر تبریدی و جذبی بهصورت ترکیبی استفاده کرد؟
بله. در برخی خطوط حساس، استفاده ترکیبی میتواند بهترین راهکار باشد. در این آرایش، درایر تبریدی ابتدا بخش عمده رطوبت را با هزینه نسبتاً پایین حذف میکند و سپس درایر جذبی هوا را به نقطه شبنم بسیار پایین میرساند. این کار میتواند بار رطوبتی واردشده به برجهای جذبی را کاهش دهد و به افزایش عمر ماده جاذب کمک کند.
البته سیستم ترکیبی برای همه مجموعهها لازم نیست. محاسبه هزینه اولیه، مصرف برق، افت فشار، فضای نصب و هزینه سرویس باید نشان دهد که این آرایش برای پروژه توجیه فنی و اقتصادی دارد.
۸ معیار مهم برای انتخاب درایر هوای فشرده
۱. دبی واقعی هوای فشرده
ظرفیت درایر باید بر اساس بیشترین دبی واقعی یا دبی طراحیشده شبکه انتخاب شود، نه فقط مصرف متوسط. اگر توسعه خط تولید در آینده نزدیک برنامهریزی شده است، ظرفیت رزرو منطقی نیز در نظر گرفته شود. انتخاب دستگاه بسیار بزرگ نیز لزوماً مفید نیست و میتواند هزینه اضافی ایجاد کند.
۲. فشار کاری
ظرفیت نامی درایرها در فشار مرجع اعلام میشود. تغییر فشار ورودی بر عملکرد واقعی دستگاه اثر دارد. فشار کاری حداقل، معمول و حداکثر باید هنگام انتخاب بررسی شود و فقط به فشار درجشده روی کمپرسور اکتفا نشود.
۳. دمای هوای ورودی
هرچه دمای هوای ورودی بالاتر باشد، مقدار بخار آبی که وارد درایر میشود بیشتر خواهد بود. عملکرد مناسب افترکولر، تهویه کمپرسورخانه و فاصله درست میان کمپرسور و تجهیزات تصفیه اهمیت زیادی دارد. در بسیاری از پروژهها، نادیدهگرفتن دمای ورودی باعث انتخاب درایر کوچکتر از نیاز واقعی میشود.
۴. دمای محیط
دمای بالای کمپرسورخانه ظرفیت درایر تبریدی هواخنک را کاهش میدهد و میتواند سبب افزایش فشار کندانسینگ یا توقف دستگاه شود. از سوی دیگر، اگر خطوط در فضای باز و دمای زیر صفر قرار داشته باشند، نقطه شبنم مثبت درایر تبریدی ممکن است کافی نباشد.
۵. نقطه شبنم موردنیاز
نقطه شبنم را بر اساس حساسیت فرایند و کمترین دمایی که شبکه تجربه میکند مشخص کنید. یک قاعده عملی این است که نقطه شبنم خروجی باید با حاشیه اطمینان از کمترین دمای احتمالی مسیر پایینتر باشد تا آب در لولهها چگالیده یا منجمد نشود.
۶. کیفیت هوای ورودی و فیلتراسیون
درایربدون فیلتر مناسب نمیتواند یک سیستم تصفیه کامل ایجاد کند. در ورودی درایر جذبی معمولاً به جداسازی مطمئن آب مایع و روغن نیاز است؛ زیرا آلودگی روغنی سطح جاذب را میپوشاند و عملکرد آن را کاهش میدهد. پسفیلتر نیز ذرات احتمالی جاذب را از جریان خروجی جدا میکند. ترتیب دقیق فیلترها باید بر اساس نوع کمپرسور، درایر و کیفیت موردنیاز تعیین شود.
۷. افت فشار
افت فشار در درایر، فیلترها و لولهکشی باعث میشود کمپرسور برای تأمین فشار موردنیاز مصرفکننده در فشار بالاتری کار کند؛ موضوعی که هزینه انرژی را افزایش میدهد. بنابراین فقط قیمت خرید درایر را مقایسه نکنید و افت فشار کل سیستم را نیز بررسی کنید.
۸. هزینه کل مالکیت
هزینه واقعی شامل قیمت خرید، مصرف برق، هوای پرج، سرویس، قطعات مصرفی، تعویض جاذب و پیامدهای توقف تولید است. ممکن است یک درایر جذبی با قیمت اولیه پایین، به دلیل مصرف بالای هوای پرج در بلندمدت گرانتر تمام شود. در مقابل، برای یک فرایند حساس، هزینه بیشتر سیستم جذبی میتواند از خسارتهای کیفیتی و توقف خط جلوگیری کند.
اشتباهات رایج هنگام خرید درایر کمپرسور
- انتخاب صرفاً بر اساس توان موتور کمپرسور، بدون محاسبه دبی و شرایط واقعی
- نادیدهگرفتن ضرایب اصلاح مربوط به دما و فشار
- خرید درایر جذبی بدون پیشفیلتر و پسفیلتر مناسب
- مقایسه قیمت بدون محاسبه مصرف هوای پرج و افت فشار
- تصور اینکه مخزن هوا یا میکروفیلتر بهتنهایی میتواند بخار آب را حذف کند
- نصب دستگاه در فضای فاقد تهویه یا کنار منابع گرمایی
- انتخاب نقطه شبنم بسیار پایینتر از نیاز و تحمیل هزینه غیرضروری
- بیتوجهی به تخلیه اتوماتیک آب، سرویس فیلترها و شرایط واقعی کمپرسورخانه
چیدمان پیشنهادی تجهیزات تصفیه هوای فشرده
چیدمان دقیق هر پروژه باید توسط کارشناس بررسی شود، اما یک آرایش متداول میتواند شامل کمپرسور، افترکولر و جداکننده آب، مخزن، پیشفیلتر، درایر، فیلتر نهایی و سپس شبکه مصرف باشد. محل مخزن تر یا خشک، تعداد مراحل فیلتراسیون و ترتیب تجهیزات به نوع درایر، کیفیت هوای موردنیاز، نوع کمپرسور و الگوی مصرف بستگی دارد.
در سیستم جذبی، جلوگیری از ورود آب مایع و روغن اهمیت ویژهای دارد. در سیستم تبریدی نیز تخلیه صحیح کندانس، تمیزبودن کندانسور و گردش هوای کافی برای عملکرد پایدار ضروری است.
جمعبندی؛ کدام درایر برای شما مناسبتر است؟
اگر به دنبال راهکاری اقتصادی، کمدردسر و مناسب برای بیشتر مصارف عمومی صنعتی هستید، درایر تبریدی معمولاً انتخاب اول است. این دستگاه رطوبت را تا سطحی کاهش میدهد که برای بسیاری از ابزارهای بادی و خطوط تولید کافی است. اما اگر هوای بسیار خشک، نقطه شبنم منفی، حفاظت در برابر یخزدگی یا کیفیت دقیق فرایندی نیاز دارید، درایر جذبی انتخاب مطمئنتری خواهد بود.
بنابراین پاسخ به سؤال «درایر جذبی یا تبریدی؟» به چهار عامل اصلی وابسته است: نقطه شبنم موردنیاز، کمترین دمای محیط و خطوط، حساسیت فرایند و هزینه کل مالکیت. انتخاب درست تنها با نگاهکردن به ظرفیت اسمی یا قیمت امکانپذیر نیست؛ دبی، فشار، دمای ورودی، شرایط محیطی، نوع کمپرسور و تجهیزات فیلتراسیون نیز باید همزمان بررسی شوند.
کارشناسان میکاس کمپرسور میتوانند با بررسی شرایط واقعی خط تولید، ظرفیت کمپرسور، کیفیت هوای موردنیاز و محدودیتهای محل نصب، در انتخاب درایر تبریدی یا جذبی و تجهیزات فیلتراسیون مناسب به شما مشاوره دهند. برای دریافت راهنمایی تخصصی و استعلام قیمت، با واحد فروش میکاس کمپرسور تماس بگیرید.
سؤالات متداول درباره درایر جذبی و تبریدی
آیا درایر تبریدی برای همه کمپرسورها قابل استفاده است؟
در بسیاری از سیستمهای هوای فشرده قابل استفاده است، اما ظرفیت و شرایط کاری آن باید با دبی، فشار، دمای ورودی و دمای محیط هماهنگ باشد. همچنین کیفیت موردنیاز فرایند تعیین میکند که نقطه شبنم درایر تبریدی کافی است یا خیر.
نقطه شبنم درایر تبریدی و جذبی چقدر است؟
درایر تبریدی معمولاً نقطه شبنم تحت فشار حدود مثبت ۳ درجه سانتیگراد فراهم میکند. درایر جذبی بسته به طراحی و نوع جاذب میتواند به حدود منفی ۲۰، منفی ۴۰ یا منفی ۷۰ درجه سانتیگراد برسد. مقدار دقیق باید از کاتالوگ سازنده و در شرایط مرجع بررسی شود.
آیا درایر جذبی برق بیشتری مصرف میکند؟
پاسخ به نوع احیا بستگی دارد. مدل بدون گرمکن ممکن است برق مستقیم کمی مصرف کند، اما بخشی از هوای فشرده تولیدشده را برای احیا هدر میدهد و تولید این هوا برای کمپرسور هزینه انرژی دارد. مدلهای گرمکندار یا بلوئرپرج برق مصرف میکنند، ولی ممکن است اتلاف هوای فشرده کمتری داشته باشند.
آیا درایر جذبی به میکروفیلتر نیاز دارد؟
بله، فیلتراسیون مناسب پیش از درایر برای جلوگیری از ورود آب مایع، روغن و ذرات ضروری است. معمولاً پسفیلتر نیز برای حذف گرد احتمالی ماده جاذب در نظر گرفته میشود. کلاس و ترتیب فیلترها باید متناسب با کیفیت هوای موردنیاز طراحی شود.
برای کارگاه و ابزار بادی کدام گزینه بهتر است؟
اگر شبکه در محیط بسیار سرد قرار ندارد و ابزارها به هوای فوقخشک نیاز ندارند، درایر تبریدی در اغلب موارد انتخاب مقرونبهصرفه و کافی است. بااینحال دبی، دما و فشار واقعی سیستم باید پیش از خرید بررسی شود.
عمر ماده جاذب درایر جذبی چقدر است؟
یک عدد ثابت برای همه دستگاهها وجود ندارد. کیفیت هوای ورودی، ورود روغن یا آب مایع، تعداد سیکلها، دمای کار، کیفیت جاذب و نحوه سرویس بر عمر آن اثر میگذارند. افت نقطه شبنم، افزایش افت فشار یا مشاهده گرد جاذب میتواند نشانه نیاز به بررسی و سرویس باشد.
